De vez en cuando, puede suceder que los sistemas de ejes de algunas superficies en el modelo no se correspondan entre sí. La función "Invertir sistema de ejes locales" proporciona una manera fácil de ajustarlos entre sí.
Modelo utilizado en

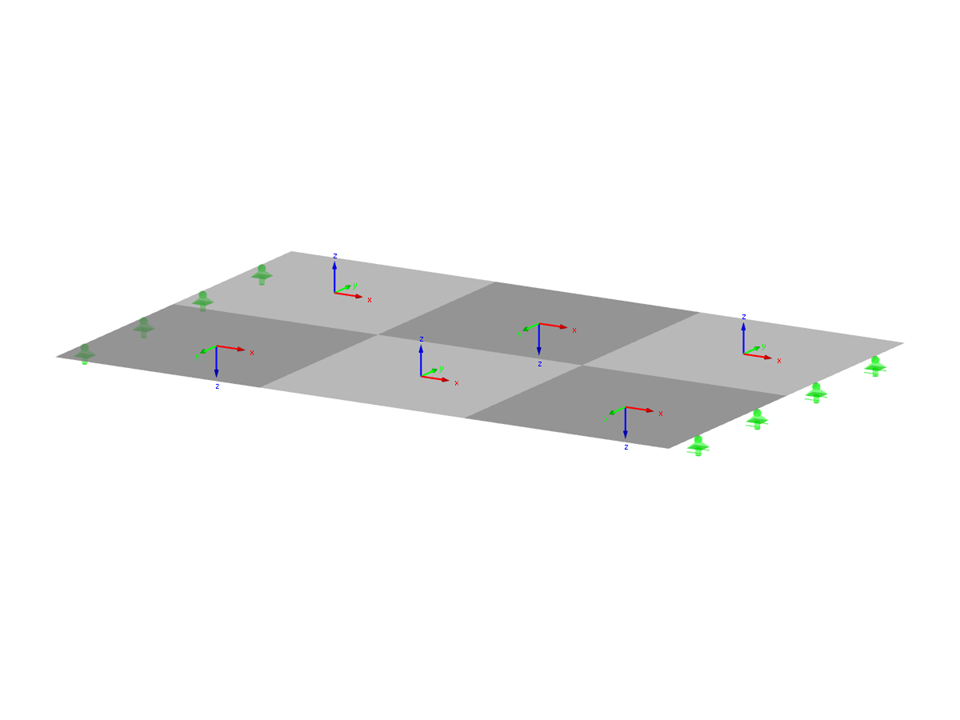

Losa de hormigón con diferentes sistemas de ejes
| Número de nudos | 12 |
| Número de líneas | 17 |
| Número de barras | 0 |
| Número de superficies | 6 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 2.700 t |
| Dimensiones (métricas) | 3,000 x 0,000 x 2,000 m |
| Dimensiones (imperiales) | 9.84 x 0 x 6.56 feet |
