I nodi di taglio-punzonamento non sono validi/disattivati

Nella tabella degli oggetti da progettare nell'add-on Verifica calcestruzzo, i nodi di punzonamento sono elencati nella colonna non valida/disattivata, anche se li ho definiti come nodi di punzonamento. Come posso risolvere questo problema?


Risposta:

Ci possono essere diverse ragioni per questo errore.

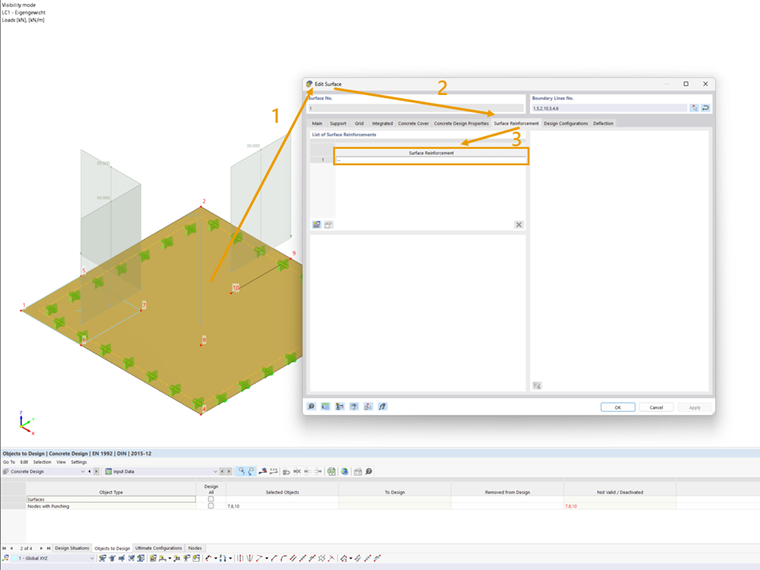

Fehlende Flächenbewehrung

In der Fläche, in der der Durchstanzknoten liegt, ist keine Bewehrung vorhanden.

Wie Sie eine Flächenbewehrung anlegen, können Sie hier nachlesen:

Fehlende Abmessungen

In RFEM 6 wird die Geometrie eines Durchstanzpunkts im Normalfall mithilfe des Querschnitt des angeschlossenen Bauteils (Stütze, Wand) ermittelt. Wenn eine Decke oder Bodenplatte isoliert innerhalb einer 2D-Positionsstatik bemessen wird und daher in dem Modell keine Wände bzw. Stützen in Form von Flächen bzw. Stäben existieren, können die Bauteil-Abmessungen von RFEM nicht automatisch bestimmt werden. In diesem Fall müssen die Abmessungen manuell angegeben werden:

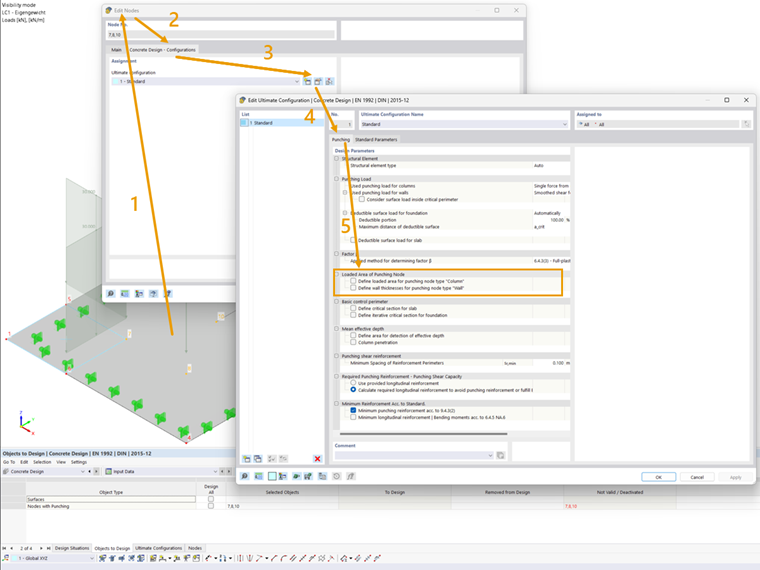

Nicht gelagerte Knoten

Bei Durchstanzknoten, welche nicht durch ein Knoten- oder Linienlager gehalten sind, können die Abmessungen angeschlossener Bauteile über die Tragfähigkeitskonfigurationen definiert werden.

Weitere Informationen dazu finden Sie hier:

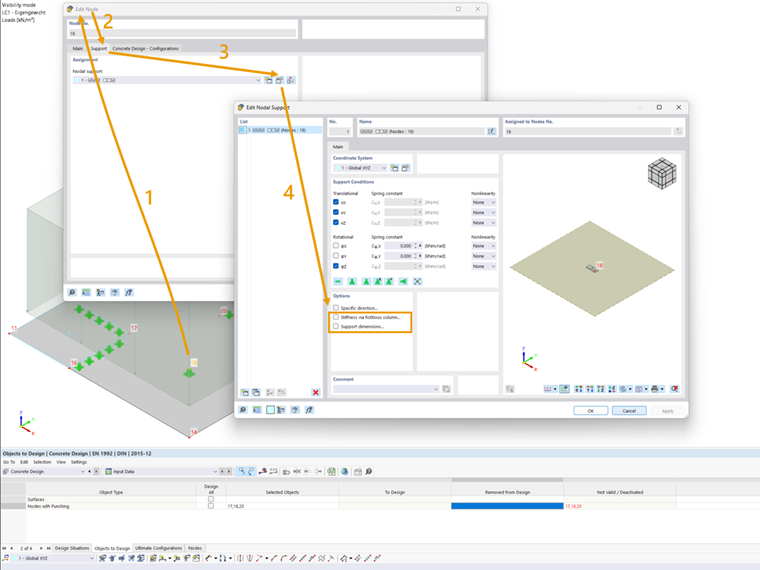

Nodi vincolati esternamente

Bei Durchstanzknoten, die durch ein Knoten- oder Linienlager gehalten sind, welche ein angeschlossenes Bauteil repräsentieren, können in den Lager-Einstellungen Abmessungen angegeben werden.

Weitere Informationen dazu finden Sie hier:

Ungültige Knoten

Falls Durchstanzknoten in der Mitte einer Linienlast oder eines Linienauflagers liegen, tritt kein Durchstanzen auf. Daher werden diese Knoten als nicht gültig deklariert.

Suggerimento

Nach der Berechnung der Ergebnisse für das Betonbemessungs-Add-on können in der Tabelle die Fehlermeldungen für nicht gültige Durchstanzknoten eingesehen werden.
