Nós de punçoamento inválidos/desativados

Na tabela dos objetos a serem dimensionados no módulo Dimensionamento de betão, os nós de punçoamento estão listados na coluna inválido/desativado, apesar de os ter definido como nós de punçoamento. Como é que posso corrigir isso?

Resposta:

Pode haver várias causas para este erro:

[EN] FAQ 005472
EN-US | Sinalizador FAQ
FAQ 005472 | Na tabela dos objetos a serem dimensionados no módulo Dimensionamento de betão, os nós de punçoamento...
FAQ 005472 | Na tabela dos objetos a serem dimensionados no módulo Dimensionamento de betão, os nós de punçoamento estão listados na coluna inválido/desativado, apesar de
Nós de punçoamento inválidos/desativados

Armadura de superfície em falta

Não existe armadura disponível na superfície onde se encontra o nó de punçoamento.

FAQ 005472 | Na tabela dos objetos a serem dimensionados no módulo Dimensionamento de betão, os nós de punçoamento estão listados na coluna inválido/desativado, apesar de
Armadura de superfície em falta

Pode ler como criar uma armadura de superfície aqui:

Dimensões em falta

No RFEM 6, a geometria de um nó de punçoamento é geralmente determinada através da secção do componente estrutural ligado (pilar, parede). Se um teto ou uma laje de piso forem dimensionados isoladamente numa análise posicional 2D e não existirem paredes ou pilares na forma de superfícies ou barras no modelo, o RFEM não pode determinar automaticamente as dimensões do componente. Neste caso, as dimensões têm de ser especificadas manualmente.

Nós não apoiados

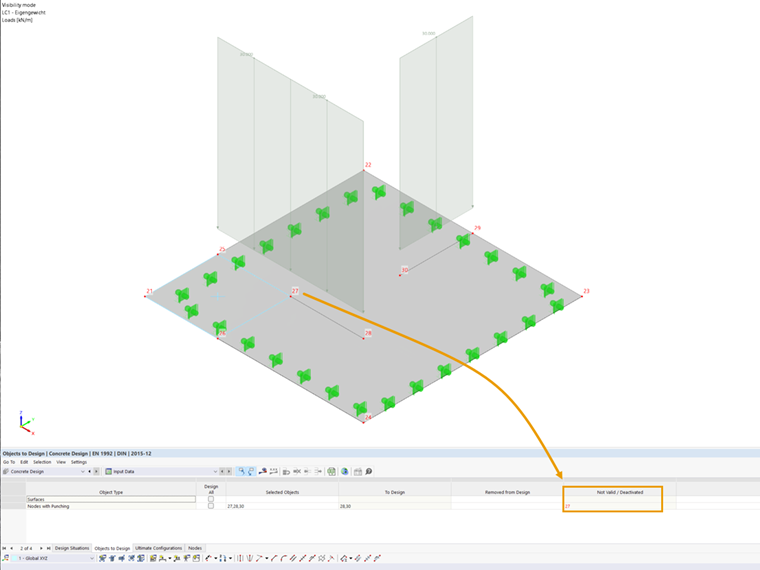

Para nós de punçoamento que não são suportados por um apoio de nó ou linha, o utilizador pode definir as dimensões dos componentes ligados utilizando as configuração do estado limite último.

FAQ 005472 | Na tabela dos objetos a serem dimensionados no módulo Dimensionamento de betão, os nós de punçoamento estão listados na coluna inválido/desativado, apesar de
Dimensões em falta – Nós não apoiados

Pode encontrar mais informação aqui:

Nós apoiados

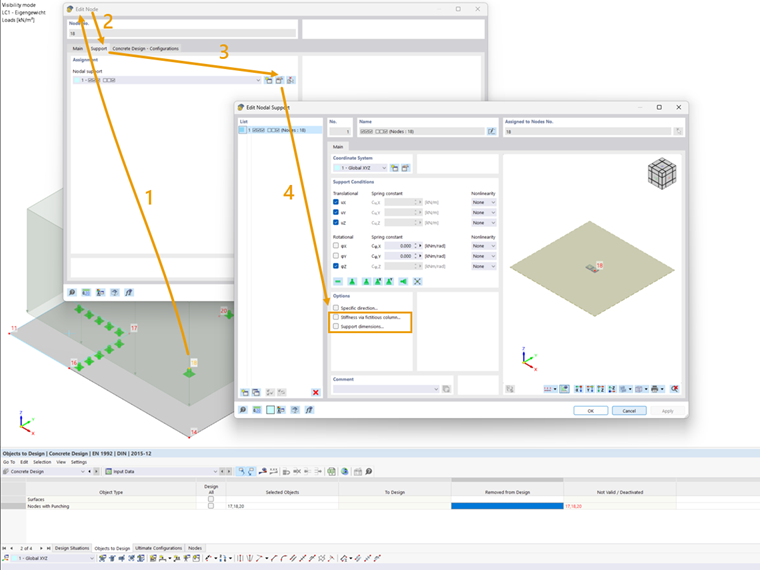

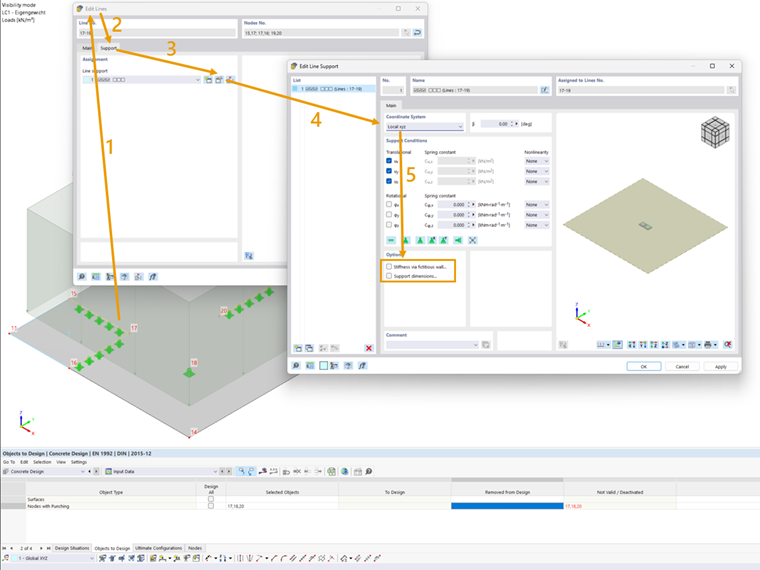

Para nós de punçoamento suportados por um apoio de nó ou de linha que representa um elemento estrutural ligado, é possível especificar as dimensões nas configurações do apoio.

FAQ 005472 | Na tabela dos objetos a serem dimensionados no módulo Dimensionamento de betão, os nós de punçoamento estão listados na coluna inválido/desativado, apesar de
Dimensões em falta – Nós apoiados (apoio de nó)
FAQ 005472 | Na tabela dos objetos a serem dimensionados no módulo Dimensionamento de betão, os nós de punçoamento estão listados na coluna inválido/desativado, apesar de
Dimensões em falta – Nós apoiados (apoio de linha)

Pode encontrar mais informação aqui:

Nós inválidos

Se os nós de punçoamento estiverem localizados no centro de uma carga de linha ou de um apoio de linha, não ocorre o punçoamento. Portanto, esses nós não são classificados como válidos.

FAQ 005472 | Na tabela dos objetos a serem dimensionados no módulo Dimensionamento de betão, os nós de punçoamento estão listados na coluna inválido/desativado, apesar de
Nós inválidos
Sugestão

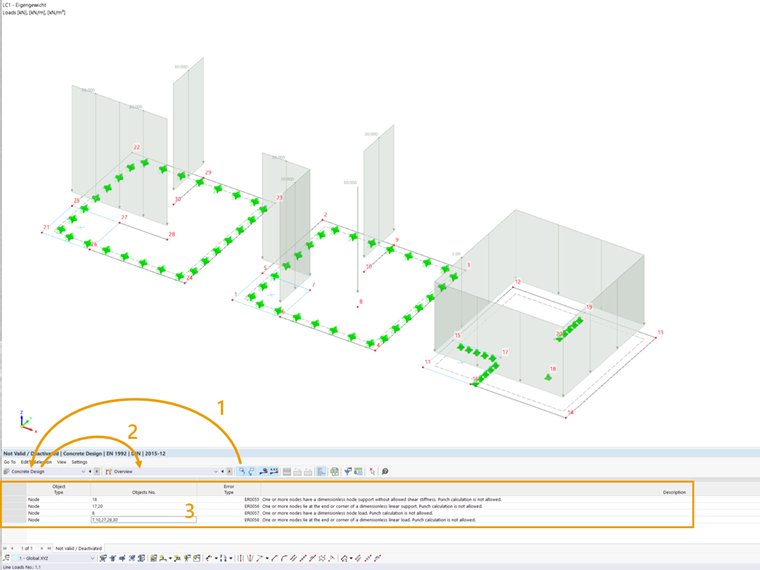

Após calcular os resultados para o módulo Dimensionamento de betão, pode examinar as mensagens de erro na tabela para nós de punçoamento inválidos.
