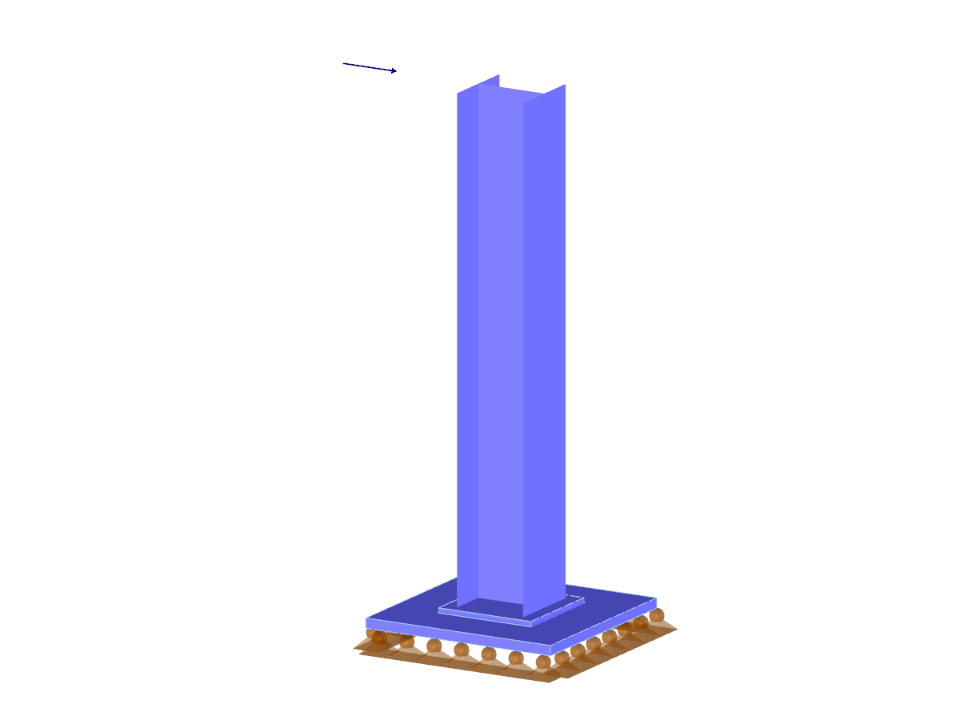

Trave di acciaio sulla piattaforma
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 46 |
| Numero di linee | 65 |
| Numero di aste | 1 |
| Numero di superfici | 22 |
| Numero di solidi | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,058 t |
| Dimensioni (metriche) | 0.400 x 0.400 x 1.030 m |
| Dimensioni (imperiali) | 1.31 x 1.31 x 3.38 feet |
| Versione del programma | 5.13.01 |
