ponte
  • Descrizione
  • Recensioni (0)

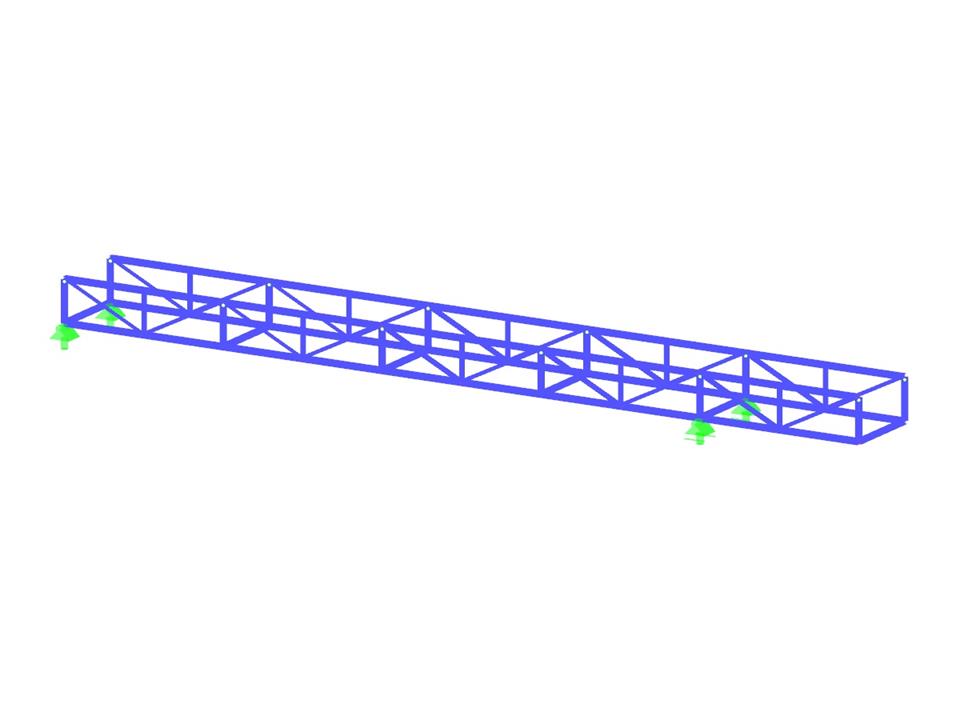

Questo modello rappresenta un ponte realizzato con profili in acciaio formati a freddo. Mostra l'uso di sezioni formate a freddo innovative per aumentare la stabilità. La costruzione combina tecniche di costruzione in acciaio collaudate con moderni processi di produzione. Ideale per illustrare le soluzioni classiche delle strutture in acciaio nella realizzazione dei ponti.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Ponte in acciaio formati a freddo

Numero di nodi 44
Numero di linee 88
Numero di aste 88
Numero di casi di carico 3
Nr. di combinazioni di carico 8
Nr. di combinazioni di risultati 2
Peso totale 3,278 t
Dimensioni (metriche) 20.098 x 2.195 x 1.098 m
Dimensioni (imperiali) 65.94 x 7.2 x 3.6 feet
Versione del programma 5.02.00

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
