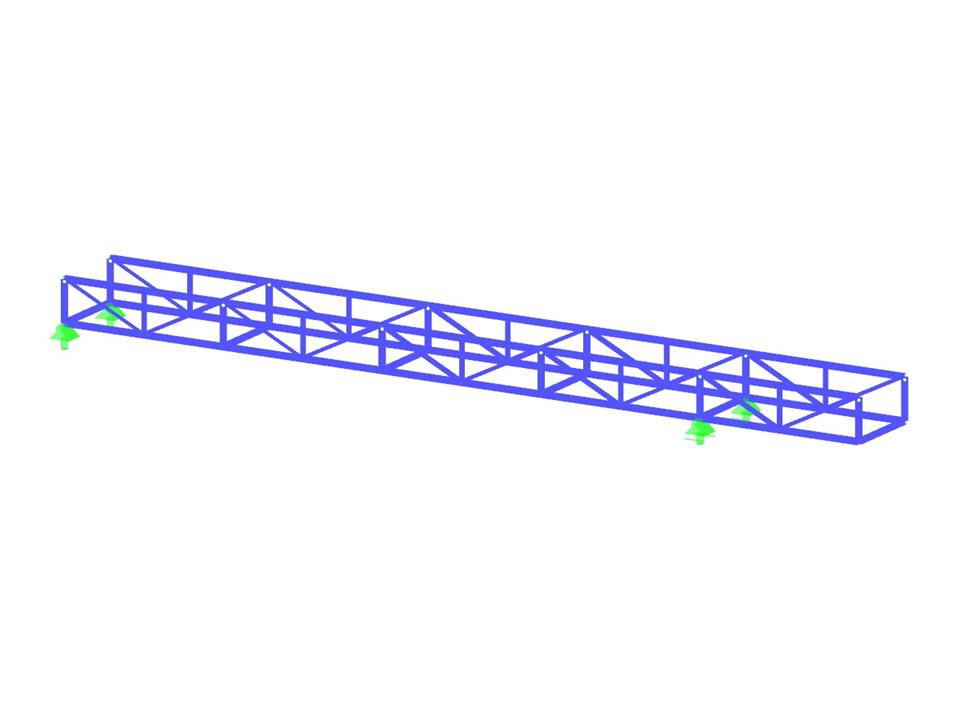

Ponte
Número de nós | 44 |
Número de linhas | 88 |
Número de barras | 88 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 3 |
Número de combinações de cargas | 8 |
Número de combinações de resultados | 2 |
Peso total | 3,281 t |
Dimensões (métricas) | 20,000 x 1,000 x 2,000 m |
Dimensões (imperial) | 65.62 x 3.28 x 6.56 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
