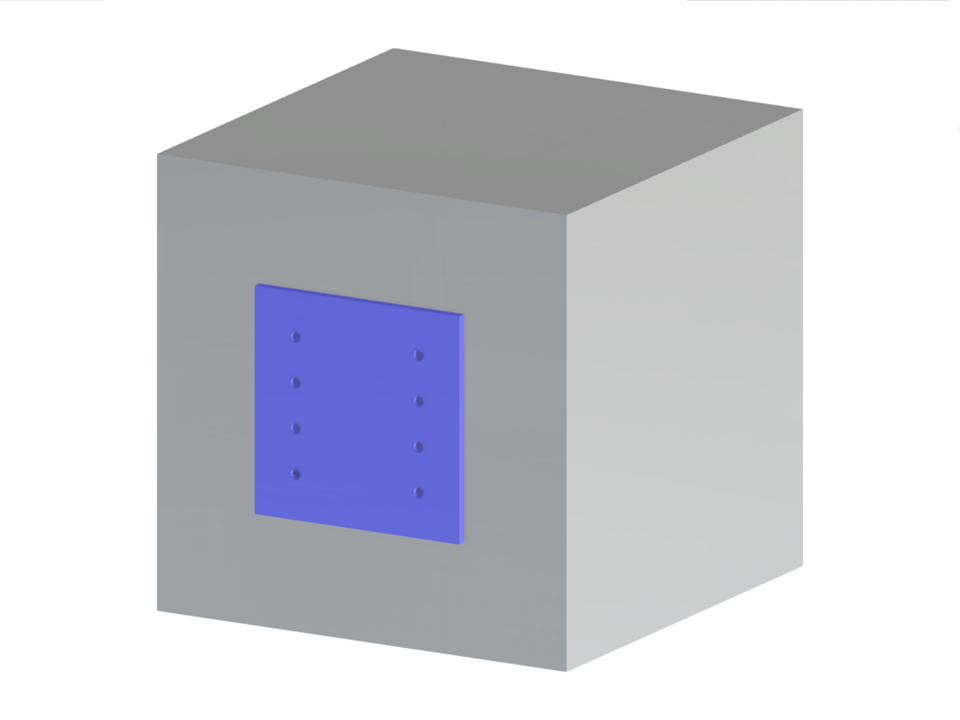

Parametrização de uma placa de aço com 8 furos e parafusos ligada a um bloco de betão.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação de chapa aparafusada
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 40 |
Número de linhas | 40 |
Número de barras | 8 |
Número de superfícies | 20 |
Número de sólidos | 2 |
Número de casos de carga | 1 |
Número de combinações de cargas | 2 |
Número de combinações de resultados | 0 |
Peso total | 2,354 t |
Dimensões (métricas) | 1,010 x 1,000 x 1,000 m |
Dimensões (imperial) | 3.31 x 3.28 x 3.28 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
