Scarica qui il modello di una struttura a membrana e aprilo con il programma RWIND Simulation per simulazioni del vento nella galleria del vento digitale.
Dieses Modell wird im Gratis-Webinar 'Membrankonstruktionen mit Windlasten aus CFD-Windsimulation' vom 17. März 2020 angewendet.
Sottomodelli
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |

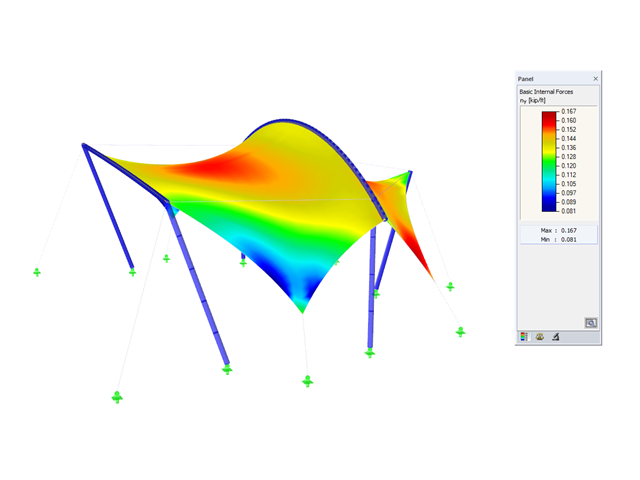

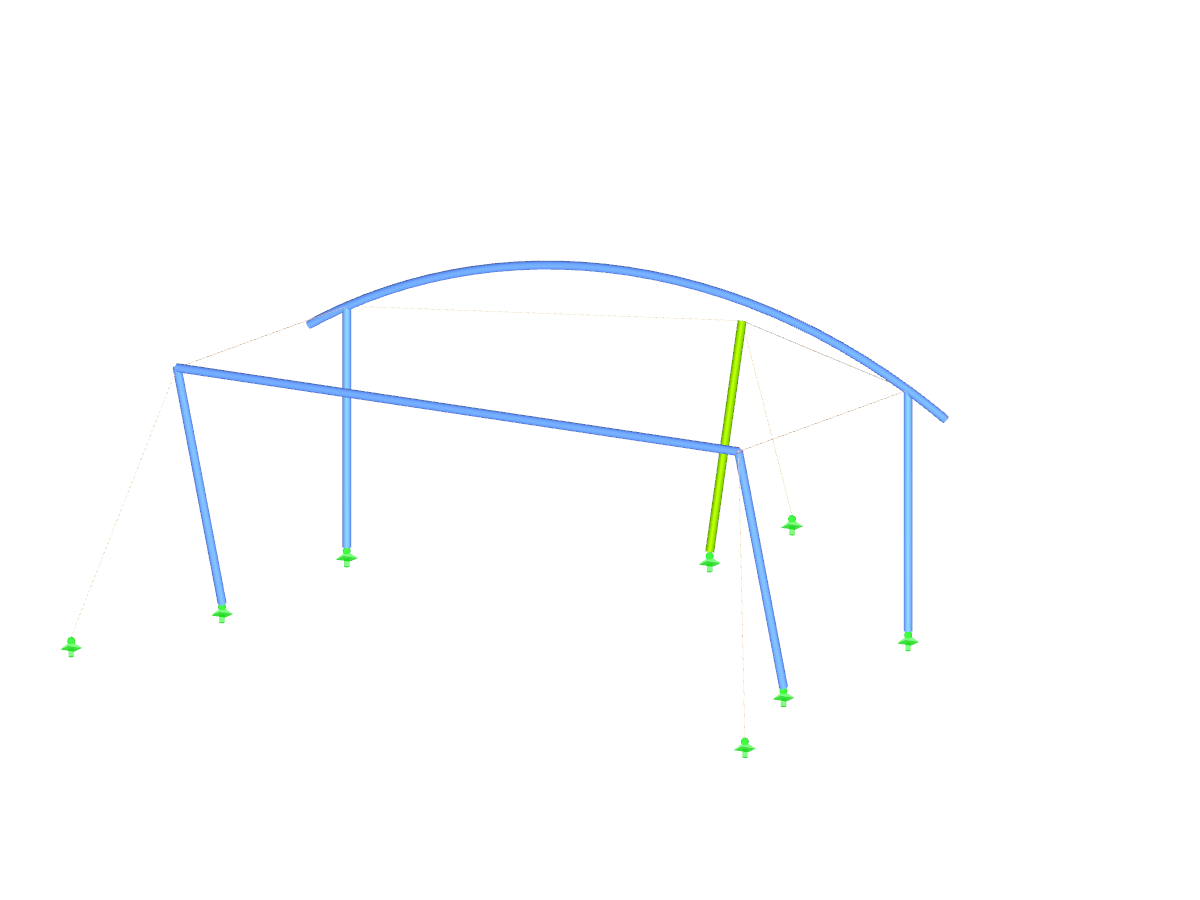

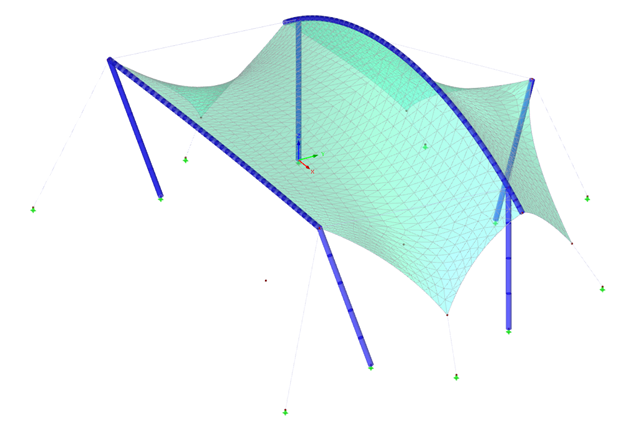

Struttura a membrana in acciaio con tirante dei cavi e scala inferiore
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
