Scarica qui il modello di una struttura a membrana e aprilo con il programma FEM RFEM.
Questo modello sarà utilizzato nel webinar gratuito 'Strutture a membrana con carichi del vento da CFD Wind Simulation' il 17 marzo 2020.
Modello utilizzato in

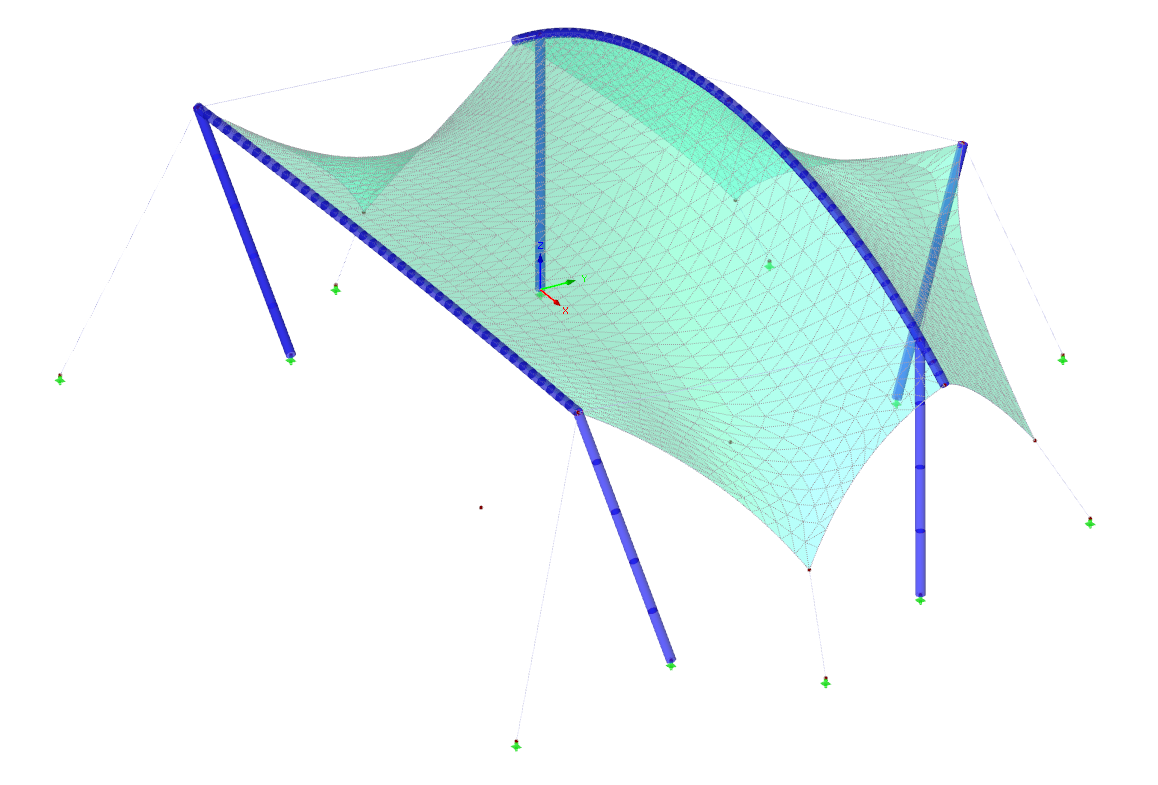

Struttura a membrana in acciaio con tirante dei cavi
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 28 |
| Numero di linee | 28 |
| Numero di aste | 28 |
| Numero di superfici | 2 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 8 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 5,960 t |
| Dimensioni (metriche) | 33.674 x 24.178 x 17.174 m |
| Dimensioni (imperiali) | 110.48 x 79.32 x 56.35 feet |
| Versione del programma | 5.23.01 |
