Tutaj można pobrać model konstrukcji membranowej i otworzyć go w programie MES.
Model ten zostanie wykorzystany podczas bezpłatnego webinarium "Konstrukcje membranowe z obciążeniami wiatrem z symulacji wiatru CFD" w dniu 17 marca 2020 r.
Model wykorzystany w

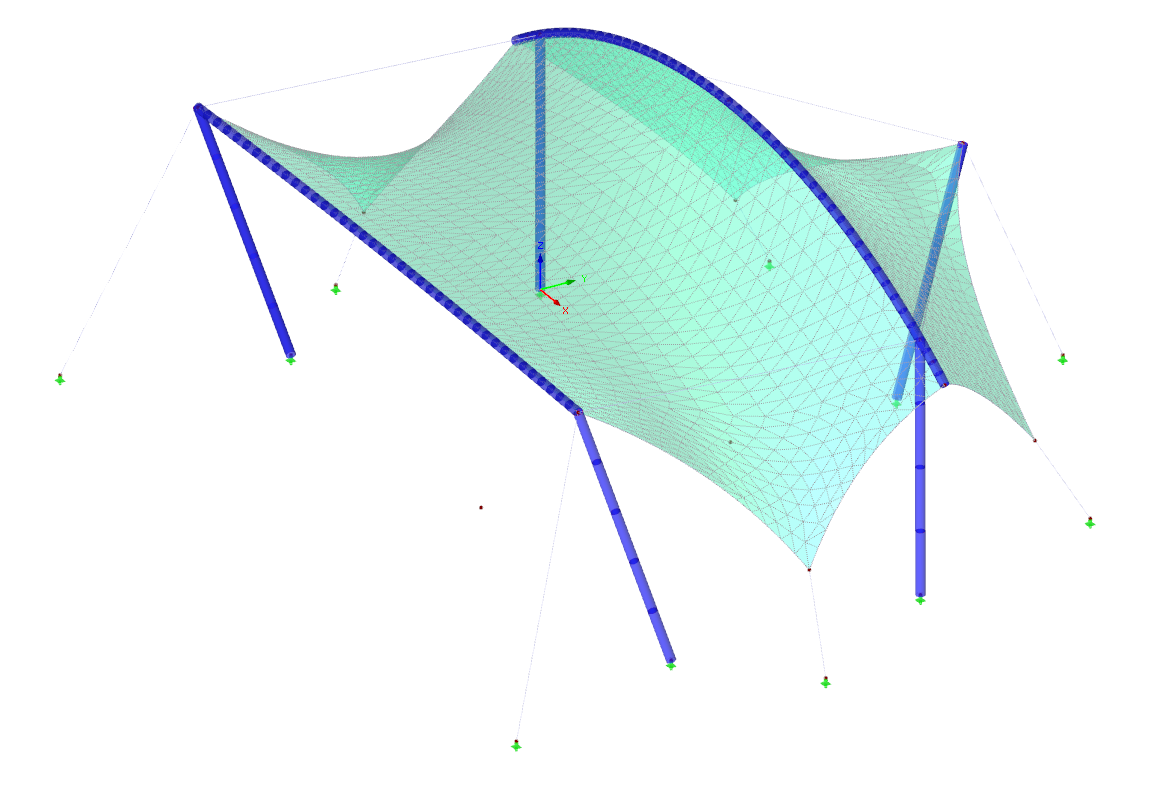

Stalowa konstrukcja membranowa z odciągami kablowymi
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 28 |
Liczba linii | 28 |
Liczba prętów | 28 |
Liczba powierzchni | 2 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 8 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 5,960 t |
Wymiary (metryczne) | 33,674 x 24,178 x 17,174 m |
Wymiary (imperialne) | 110.48 x 79.32 x 56.35 feet |
Wersja programu | 5.23.01 |
