Stáhněte si zde model membránové konstrukce a otevřete ho v programu RFEM pro výpočty MKP.
Tento model bude použit v bezplatném webináři „Membránové konstrukce se zatížením větrem z CFD simulace větru“ dne 17. března 2020.
Model použitý v

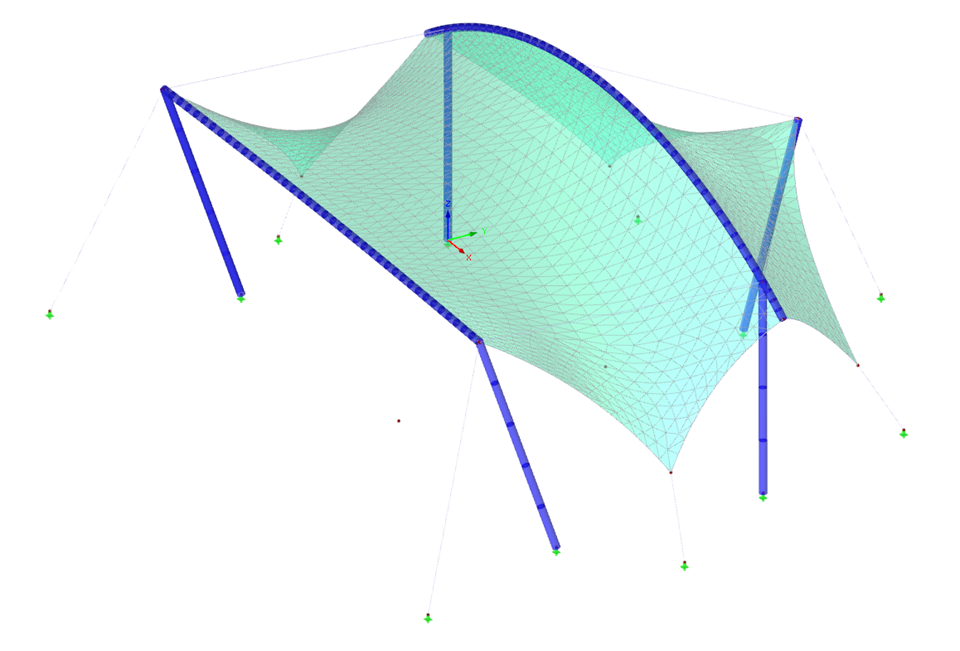

Ocelová membránová konstrukce s kotevními lany
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 28 |
Počet linií | 28 |
Počet prutů | 28 |
Počet ploch | 2 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 8 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 5,960 t |
Rozměry (metrické) | 33,674 x 24,178 x 17,174 m |
Rozměry (imperiální) | 110.48 x 79.32 x 56.35 feet |
Verze programu | 5.23.01 |
