Regolazione delle lamelle per le sezioni in legno lamellare incollato in RFEM 6

Come posso modificare lo spessore della lamella per una sezione in legno lamellare in RFEM 6?

Risposta:

Innanzitutto, l'add-on Timber Design deve essere attivato nei Dati base.

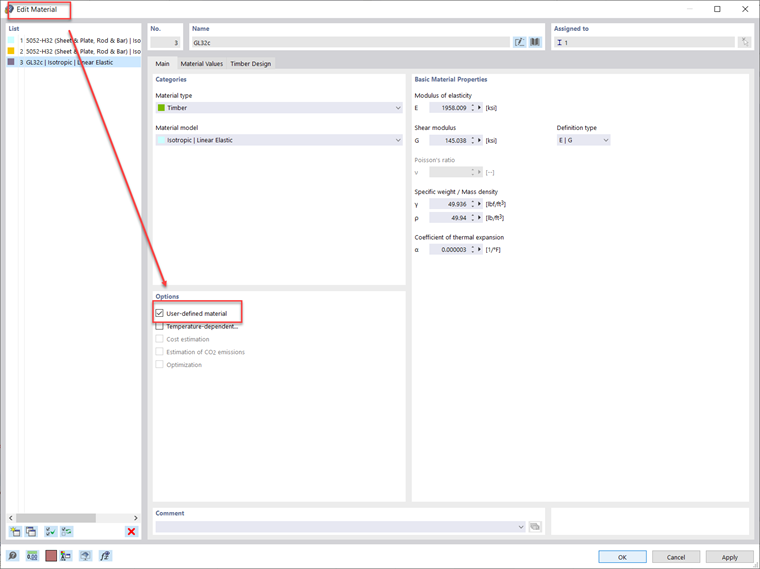

Una volta creati il materiale in legno lamellare e la sezione, vai alla scheda Configurazioni di progetto e modifica o crea nuove impostazioni di Configurazione della resistenza.

FAQ 005275 | Come posso modificare lo spessore della lamella per una sezione in legno lamellare in RFEM 6?
Impostazioni di configurazione per la resistenza

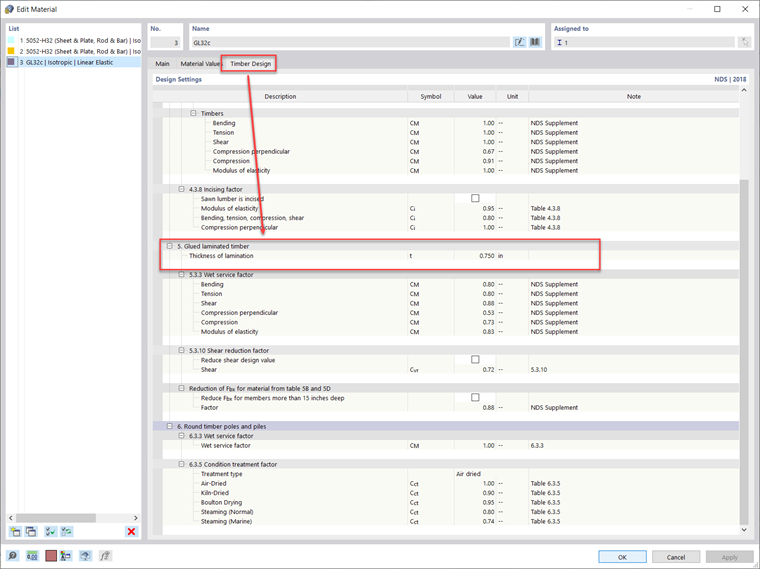

Quindi, vai alla scheda Parametri standard completamente a destra. Scorri verso il basso fino alla sezione "Legno lamellare incollato". Qui è possibile regolare la lamella o lo "Spessore della laminazione".
FAQ 005275 | Come si può modificare lo spessore della lamella per una sezione in legno lamellare incollato in RFEM 6?
Spessore della laminazione

FAQ 005275 | How can I modify the lamella thickness for a glulam section in RFEM 6? Strength Configurations
IT-US | Bandiera Generale
FAQ 005275 | How can I modify the lamella thickness for a glulam section in RFEM 6? Strength Configurations

Autore

Alex è responsabile della formazione dei clienti, del supporto tecnico e dello sviluppo continuo del programma per il mercato nordamericano.
