Настройка ламелей для сечений из клеёной древесины в RFEM 6

Как изменить толщину ламели для сечений из клеёной древесины в RFEM 6?

Ответ:

Сначала необходимо активировать дополнительный модуль Timber Design в основных данных.
После создания материалов и сечений из клееной древесины перейдите на вкладку конфигураций проектирования и отредактируйте или создайте новые настройки конфигурации прочности.

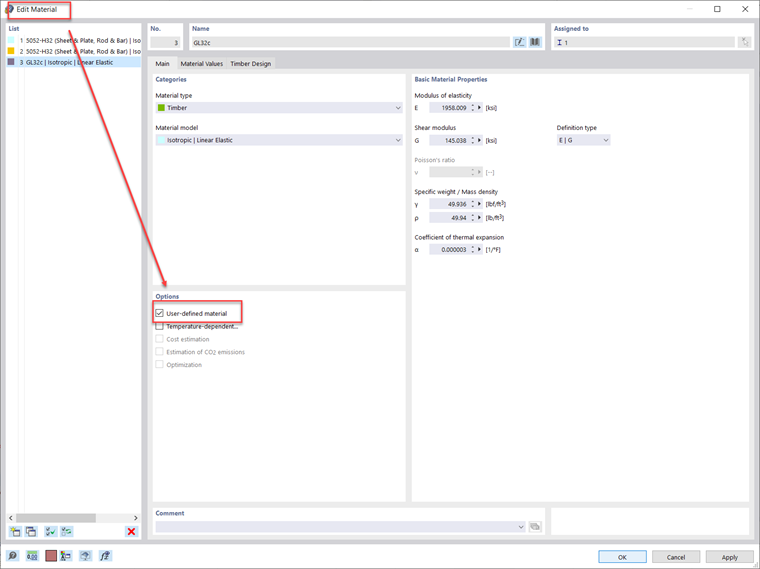

FAQ 005275 | Как изменить толщину ламели для сечения из клеёной древесины в RFEM 6?
Настройки конфигурации прочности

Затем перейдите на вкладку стандартных параметров с самой правой стороны. Прокрутите вниз до раздела "Клееная древесина". Именно здесь вы можете отрегулировать ламели или "Толщину ламелей".

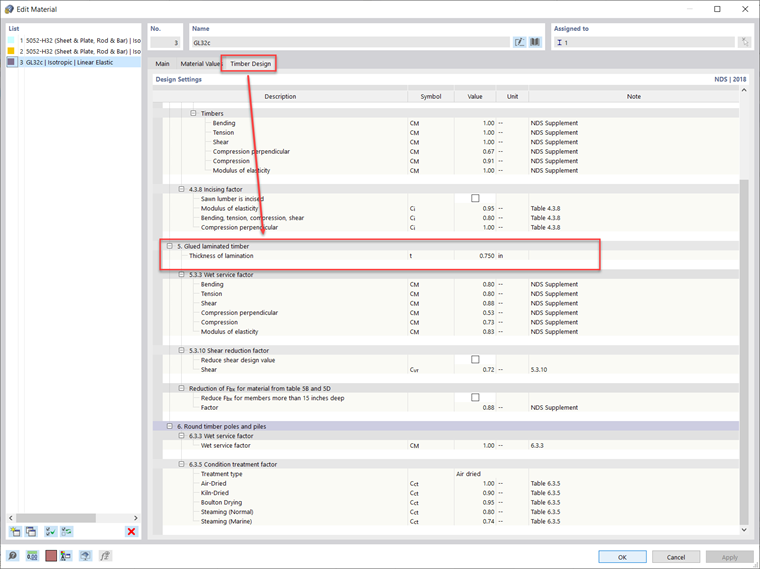

FAQ 005275 | Как изменить толщину ламелей для сечения из клеёного бруса в RFEM 6?
Толщина ламинации

Часто задаваемые вопросы 005275 | How can I modify the lamella thickness for a glulam section in RFEM 6? Strength Configurations
EN-US | Флаг Общие сведения
Часто задаваемые вопросы 005275 | How can I modify the lamella thickness for a glulam section in RFEM 6? Strength Configurations

Автор

Алекс отвечает за обучение клиентов, техническую поддержку и за разработку наших программ для североамериканского рынка.
