- Crea un nuovo modello RFEM o RSTAB.

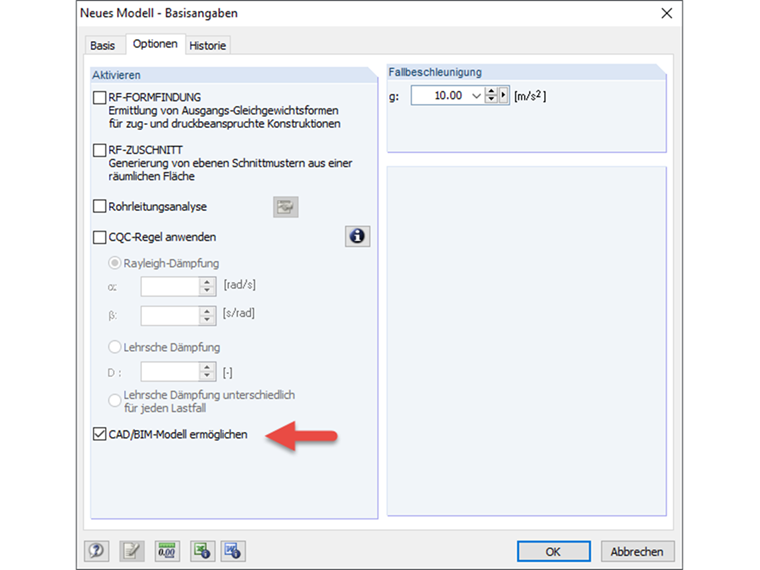

- In Dati generali, attivare l'opzione "Abilita modello CAD/BIM" nella scheda Opzioni.

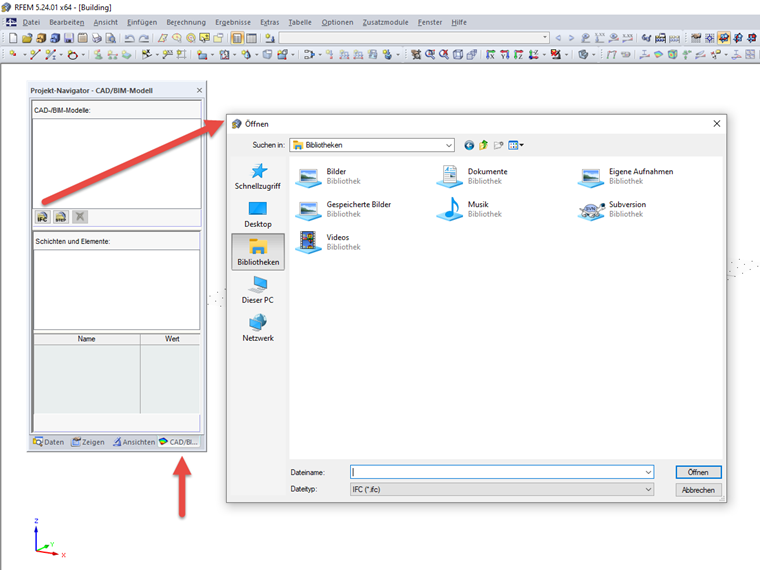

- Utilizzare la funzione "Importa nuovo modello - IFC" nel navigatore Progetto per importare il modello IFC della vista di riferimento desiderato nella scheda "Modello CAD/BIM".
- Modella una pseudo-superficie senza l'influenza della geometria del vento all'interno del corpo del modello IFC.
- Aprire l'interfaccia "RWIND Simulation - Simula e genera carichi del vento" nel menu "Calcolo".
- Specificare il vento da applicare nella scheda "Carico del vento".

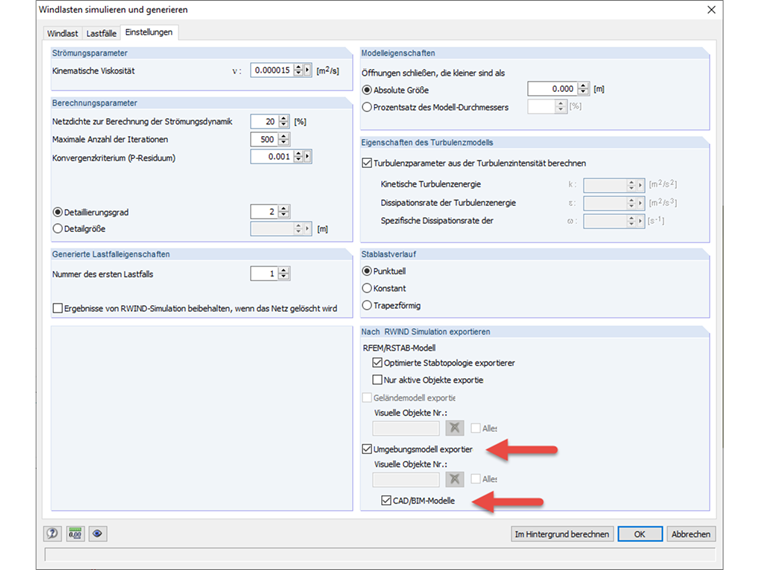

- Nella scheda "Impostazioni", selezionare le opzioni "Esporta modello circostante" e "Modelli CAD/BIM" nella sezione "Esporta in RWIND Simulation".
- Nella scheda "Casi di carico", selezionare la direzione del vento da analizzare e aprire l'ambiente di RWIND Simulation utilizzando la funzione "Apri in RWIND Simulation".
- Utilizzare il modello IFC importato in RWIND Simulation.
Domanda
Come posso importare un modello IFC nell'ambiente di RWIND Simulation?
