- Сначала создайте новую модель RFEM.

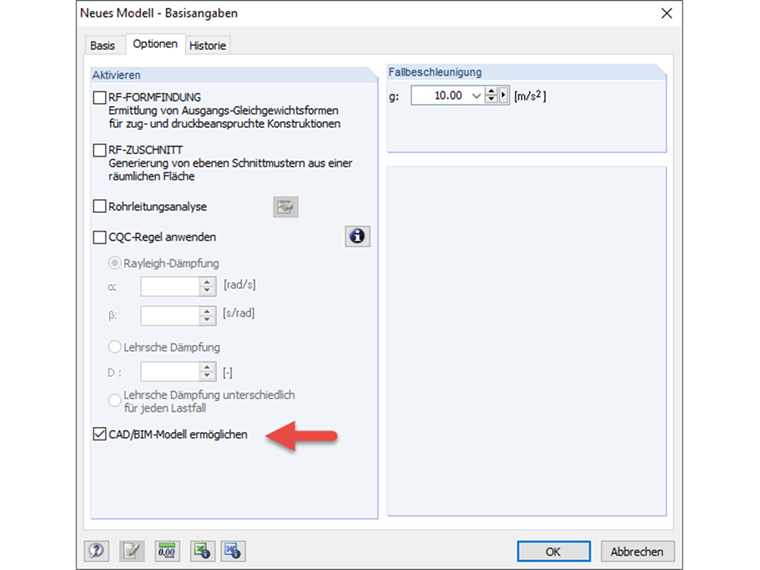

- Затем в разделе «Основные данные» во вкладке «Опции» отметьте флажок «Активировать модель CAD/BIM».

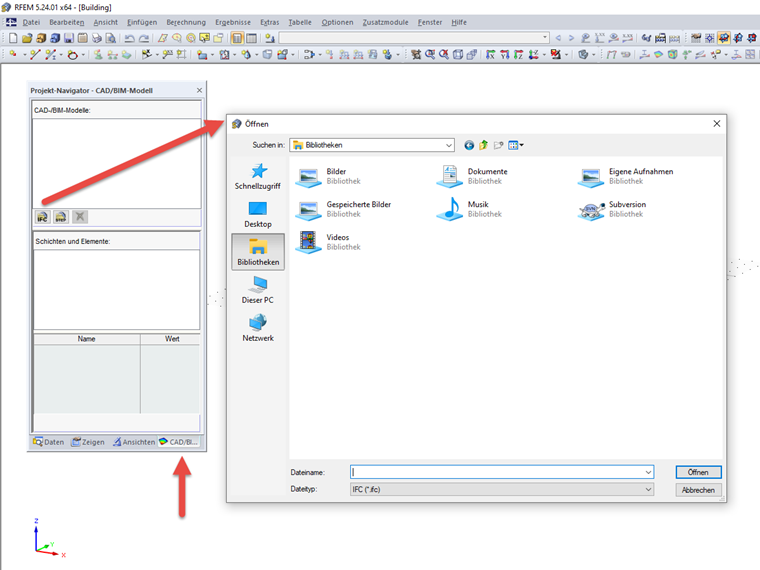

- Теперь, чтобы импортировать требуемую IFC Reference View модель, нажмите в навигаторе проектов во вкладке «CAD/BIM Model» на кнопку «Импорт новой модели - IFC».
- Смоделируйте внутри тела модели IFC псевдо-поверхность, которая не будет оказывать влияние на геометрию ветра.
- Затем откройте из меню «Расчет» интерфейс «RWIND Simulation - Моделирование и создание ветровых нагрузок».
- Все требуемые скорости ветра определяются во вкладке «Ветровая нагрузка».

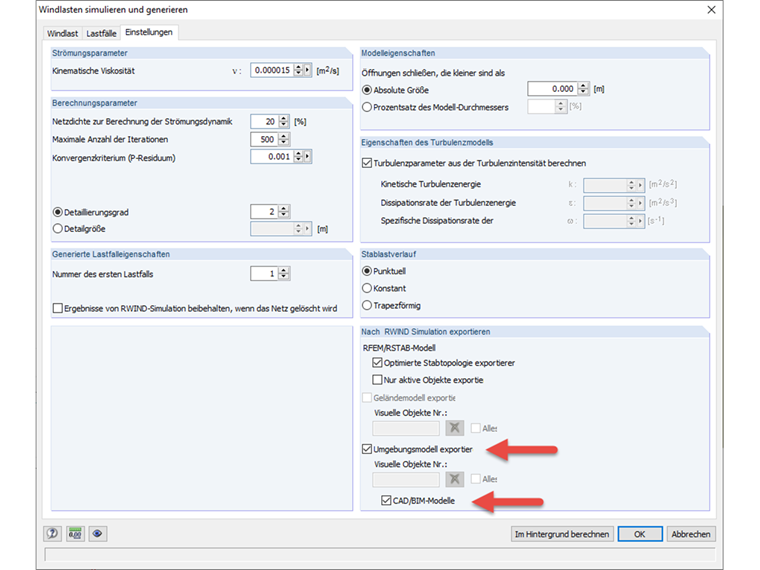

- Теперь во вкладке «Параметры» выберите в разделе «Экспорт в программу RWIND Simulation» возможность «Экспорт модели окрестностей» и «CAD/BIM модели».
- Потом во вкладке «Загружения», выберите то направление ветра, которое требуется рассчитать, и откройте с помощью функции «Открыть в RWIND Simulation» программу RWIND Simulation.
- Ныне используйте импортированную модель IFC в программе RWIND Simulation.
Вопрос
Как импортировать IFC модель в программу RWIND Simulation?
