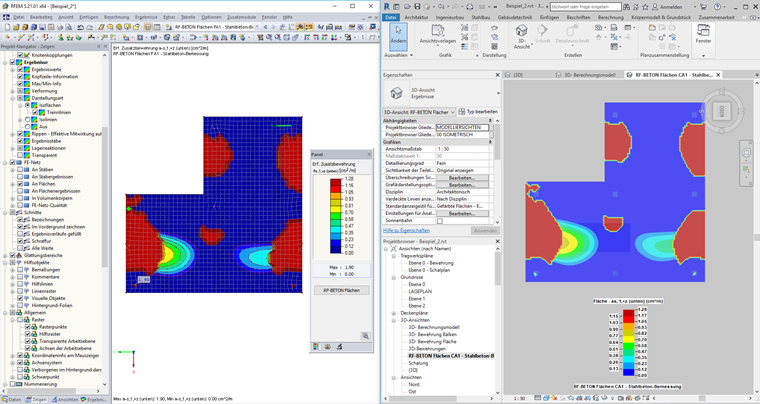

In RFEM, i risultati grafici vengono smussati sulla base dei risultati nei punti della mesh EF. Die Übergabe der Ergebnisse an REVIT erfolgt auf Basis der Ergebnisse an Rasterpunkten. In RFEM ist das Raster für die Flächen standardmäßig auf 0,5 m eingestellt. Stellen Sie hier für die Flächen ein feines Raster ein und die grafische Darstellung der Ergebnisse in RFEM und REVIT sind vergleichbar.
Grafico di armatura delle superfici diverso in REVIT
Quando si esporta l'armatura aggiuntiva della superficie richiesta in REVIT, il grafico visualizzato in REVIT e RFEM non corrisponde; come posso correggere questo?
