Ao exportar a armadura de superfície adicional necessária para o REVIT, os gráficos representados no REVIT e no RFEM não correspondem. Como é que posso corrigir essa situação?

Q: Ao exportar a armadura de superfície adicional necessária para o REVIT, os gráficos representados no REVIT e no RFEM não correspondem. Como é que posso corrigir essa situação?

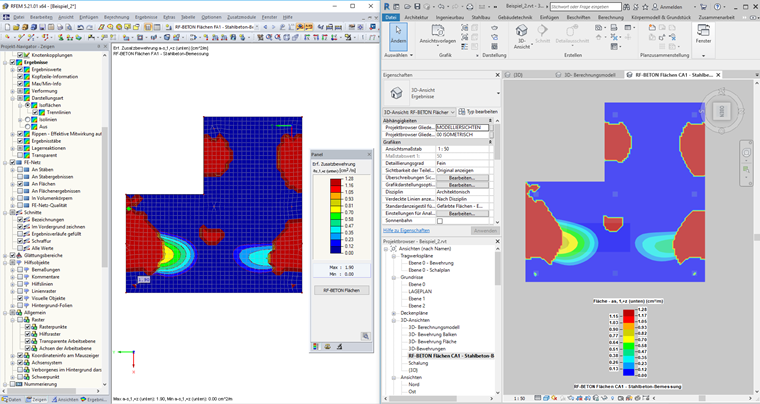

No RFEM, os resultados dos gráficos são suavizados com base nos resultados em pontos da malha de FE. Os resultados são transferidos para o REVIT com base nos resultados nos pontos da grelha. No RFEM, a grelha para as superfícies é definida para 0,5 m por defeito. Defina uma grelha fina para as superfícies e a representação gráfica dos resultados no RFEM e no REVIT será comparável.

Question

Ao exportar a armadura de superf&#237;cie adicional necess&#225;ria para o REVIT, os gr&#225;ficos representados no REVIT e no RFEM n&#227;o correspondem. Como &#233; que posso corrigir essa situa&#231;&#227;o?

Accepted Answer

No RFEM, os resultados dos gr&#225;ficos s&#227;o suavizados com base nos resultados em pontos da malha de FE. Os resultados s&#227;o transferidos para o REVIT com base nos resultados nos pontos da grelha. No RFEM, a grelha para as superf&#237;cies &#233; definida para 0,5 m por defeito. Defina uma grelha fina para as superf&#237;cies e a representa&#231;&#227;o gr&#225;fica dos resultados no RFEM e no REVIT ser&#225; compar&#225;vel.
