Armatura con superficie più spessa per ridurre i picchi di tensione

Vorrei applicare un'armatura sporgente su una superficie, che dovrebbe migliorare l'applicazione del carico e ridurre i picchi di tensione nell'area di contatto. Wie kann ich das mit möglichst geringem Aufwand realisieren?

Risposta:

Il modo più semplice, ovviamente, sarebbe quello di inserire un'apertura per l'area che dovrebbe essere armata e di includere questa apertura in una superficie più spessa (spessore della superficie + spessore dell'armatura). Per fare ciò, procedere come segue:

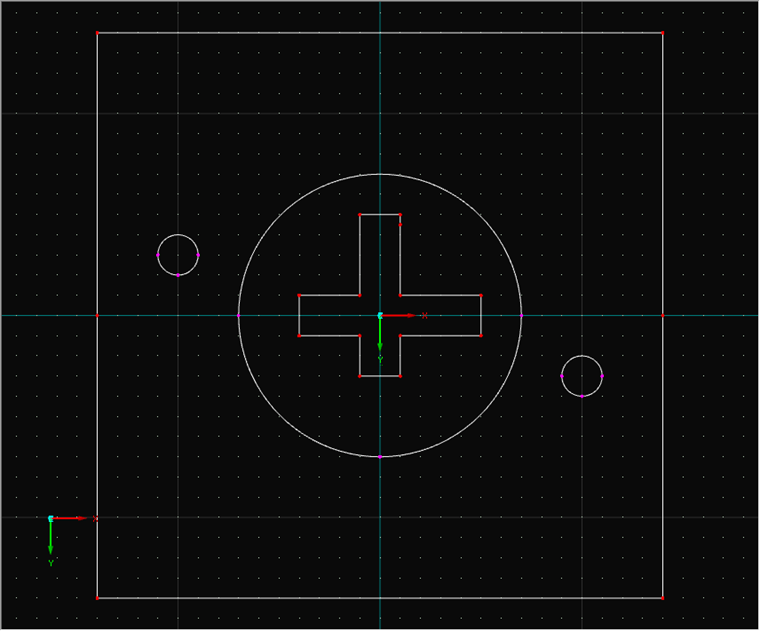

  1. Legen Sie zunächst alle Begrenzungslinien an (Bild 01)
    Begrenzungslinien von Flächen mit Öffnungen innerhalb anderer Flächen
    1 Begrenzungslinien von Flächen mit Öffnungen innerhalb anderer Flächen

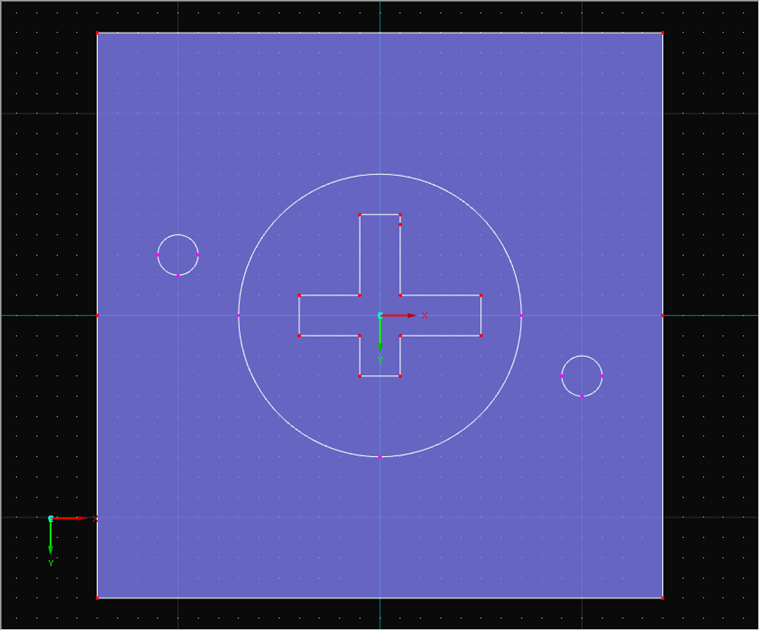

  2. Anlegen der ersten Fläche mit den äußersten Begrenzungslinien, falls diese nicht bereits besteht (Bild 02)
    Creazione dell'area della superficie
    2 Creazione dell'area della superficie

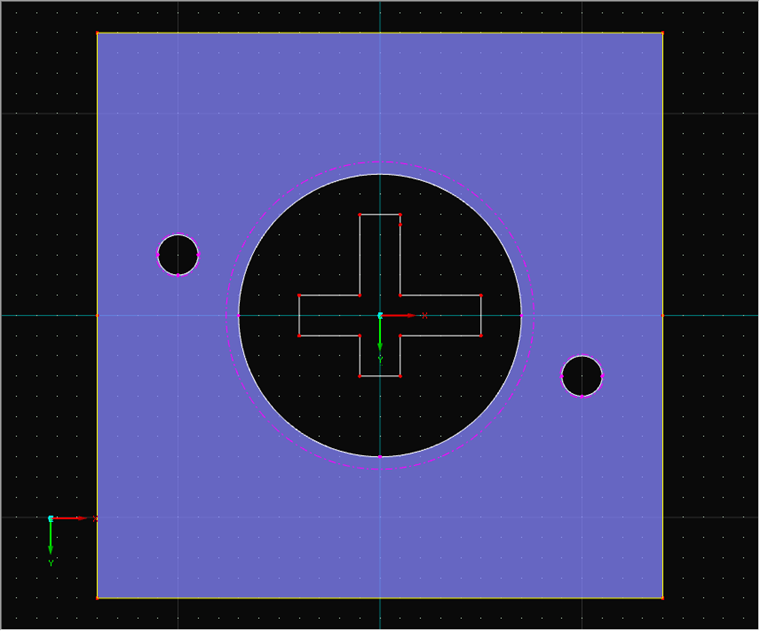

  3. Eine Öffnung erstellen, wo später die innere Fläche liegen soll (Bild 03)
    Öffnung für Fläche in Fläche
    3 Öffnung für Fläche in Fläche

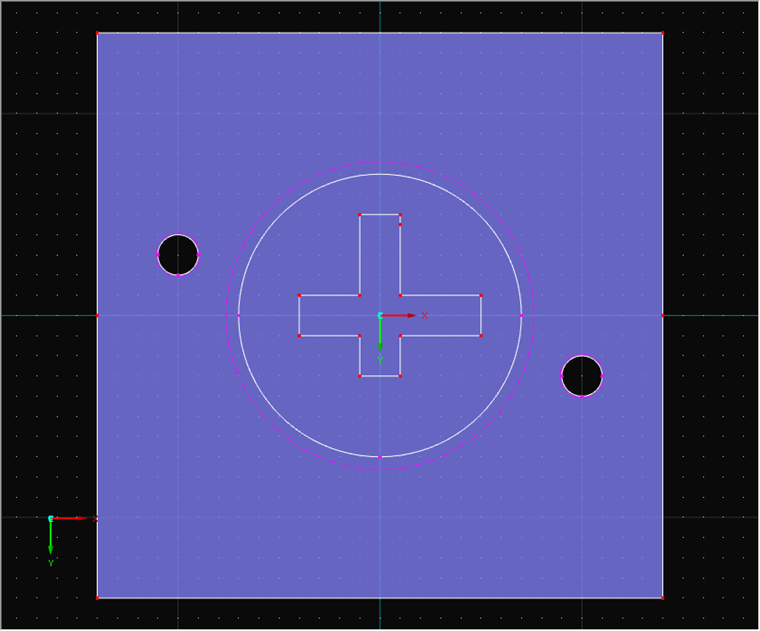

  4. Die innere Fläche anlegen (Bild 04)
    Fläche innerhalb einer Öffnung einer anderen Fläche
    4 Fläche innerhalb einer Öffnung einer anderen Fläche

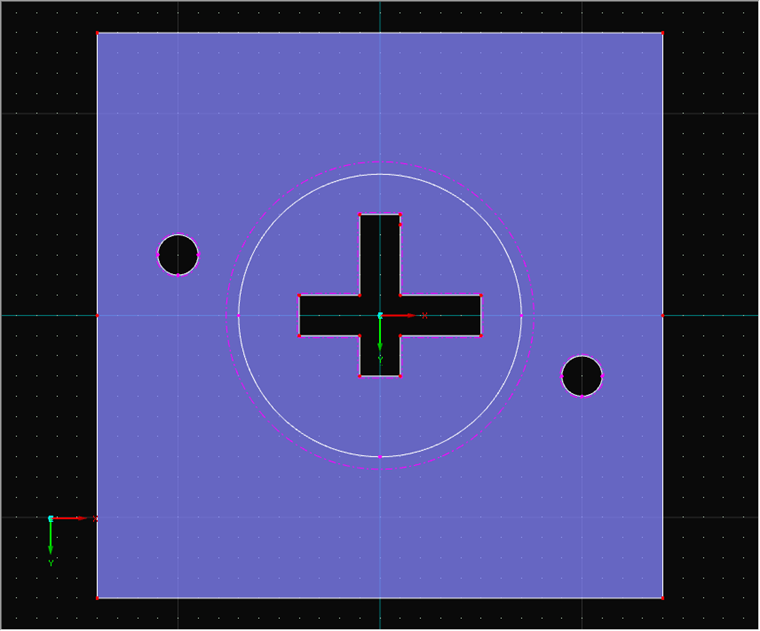

  5. Eventuell weitere Öffnungen innerhalb der inneren Fläche anlegen (Bild 05)
    Öffnungen innerhalb einer Flächer in einer anderen Fläche
    5 Öffnungen innerhalb einer Flächer in einer anderen Fläche

Mit dieser Modellierung hätte man jedoch den Kontakt zwischen der Fläche und der Verstärkung (evtl. Zugausfall) nicht berücksichtigt. Eine realitätsnähere Berücksichtigung dessen z. B. über Kontaktvolumen wäre jedoch je nach Modell zeitaufwendiger hinsichtlich der Modellierung. Diese liefert jedoch das genauere Ergebnisse. Dazu finden Sie im unteren Bereich einen Link zu einen Beitrag zur Modellierung von Kontaktvolumen.

Autore

Il signor Günthel fornisce supporto tecnico per i clienti di Dlubal Software e si prende cura delle loro richieste.
