Výztuž pomocí silnější plochy pro redukované špičky napětí

Chtěl bych na plochu použít vyčnívající výztuž, která by měla zlepšit přenos zatížení a snížit špičky napětí v kontaktní oblasti. Wie kann ich das mit möglichst geringem Aufwand realisieren?


Odpověď:

Nejjednodušší by samozřejmě bylo vložit otvor pro oblast, která má být vyztužena, a tento otvor opět zahrnout do silnější plochy (tloušťka plochy + tloušťka výztuže). Postupujte prosím následovně:

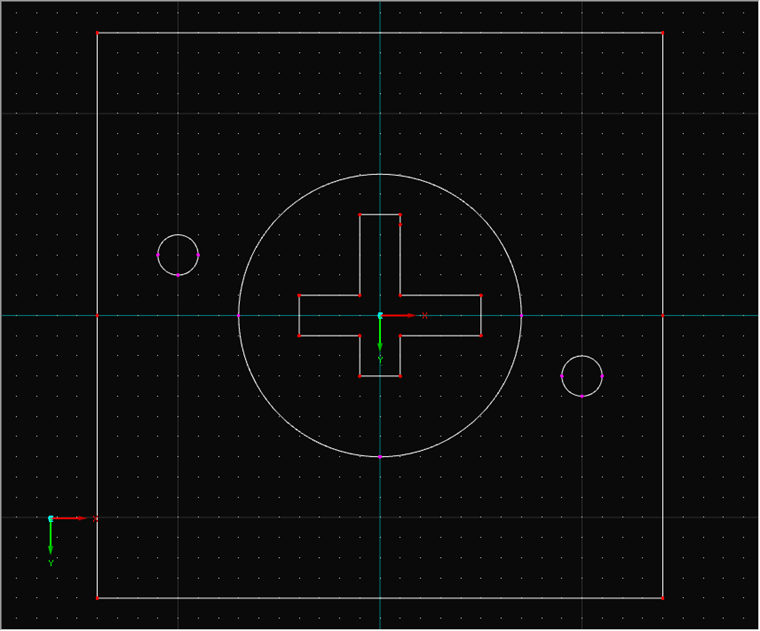

  1. Legen Sie zunächst alle Begrenzungslinien an (Bild 01)

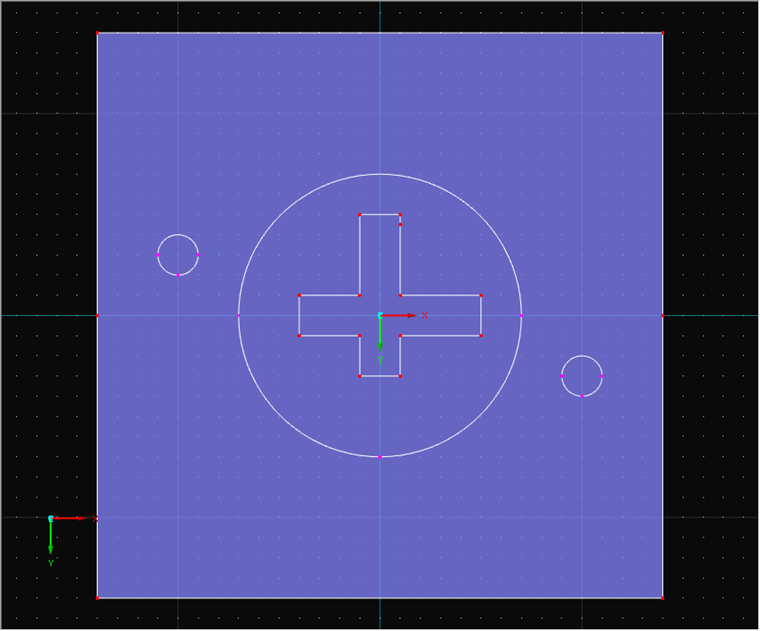

  2. Anlegen der ersten Fläche mit den äußersten Begrenzungslinien, falls diese nicht bereits besteht (Bild 02)

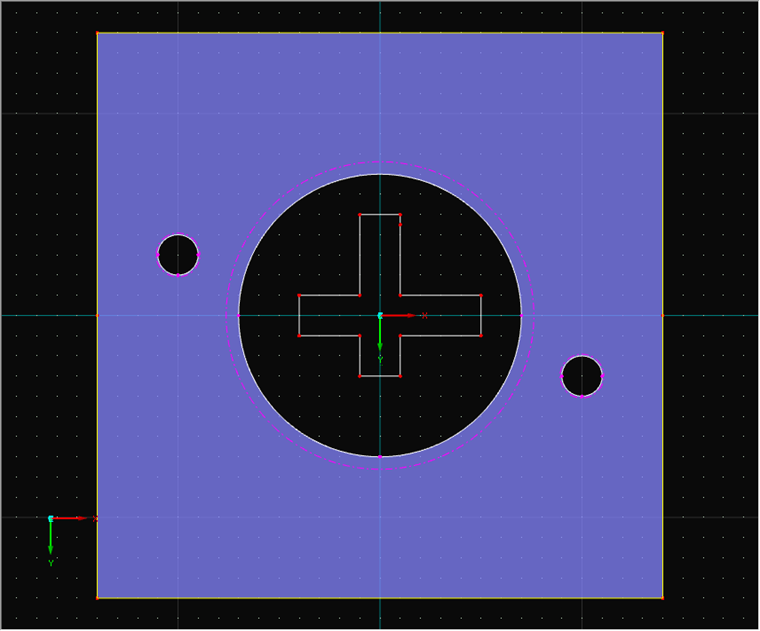

  3. Eine Öffnung erstellen, wo später die innere Fläche liegen soll (Bild 03)

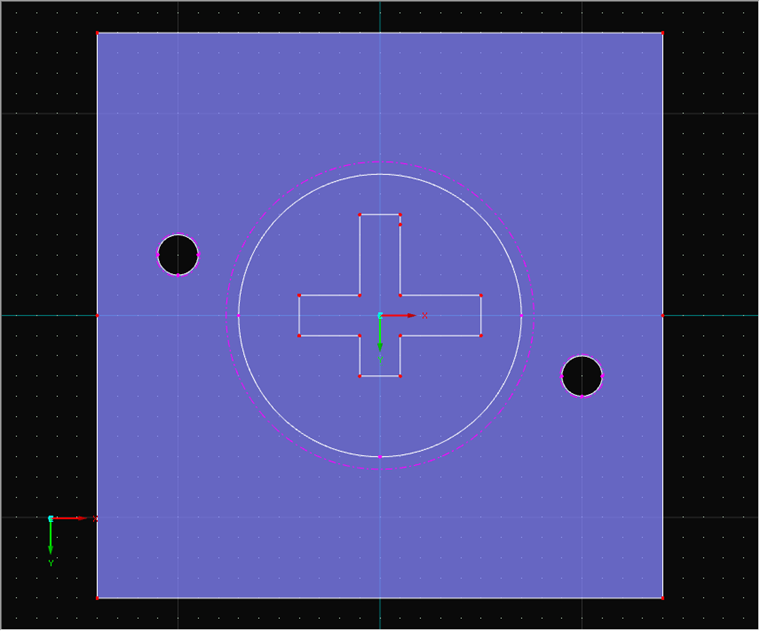

  4. Die innere Fläche anlegen (Bild 04)

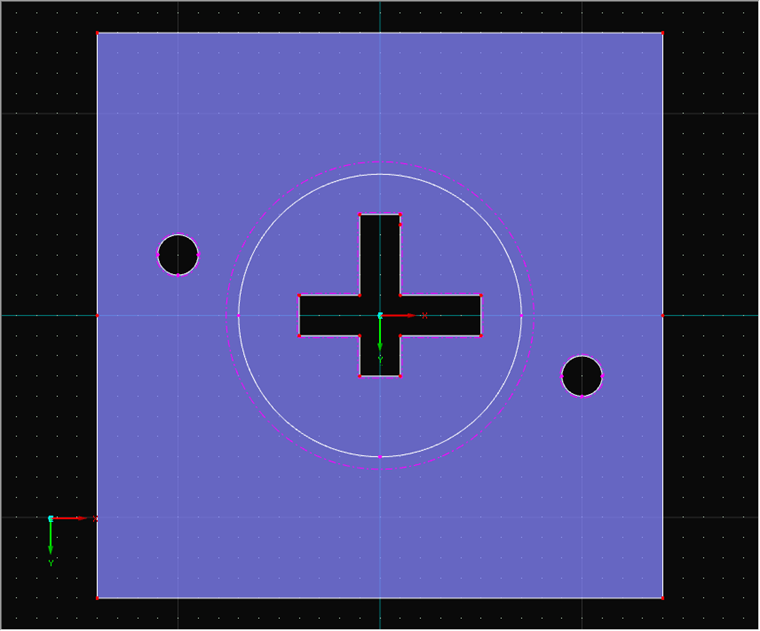

  5. Eventuell weitere Öffnungen innerhalb der inneren Fläche anlegen (Bild 05)

Mit dieser Modellierung hätte man jedoch den Kontakt zwischen der Fläche und der Verstärkung (evtl. Zugausfall) nicht berücksichtigt. Eine realitätsnähere Berücksichtigung dessen z. B. über Kontaktvolumen wäre jedoch je nach Modell zeitaufwendiger hinsichtlich der Modellierung. Diese liefert jedoch das genauere Ergebnisse. Dazu finden Sie im unteren Bereich einen Link zu einen Beitrag zur Modellierung von Kontaktvolumen.


Autor

Ing. Günthel zajišťuje technickou podporu zákazníkům.
