Armadura através de superfície mais espessa para picos de tensão reduzidos

A maneira mais fácil seria, obviamente, inserir uma abertura para a área que deve ser reforçada e incluir novamente esta abertura numa superfície mais espessa (espessura da superfície + espessura da armadura). Para o fazer, proceda da seguinte forma:

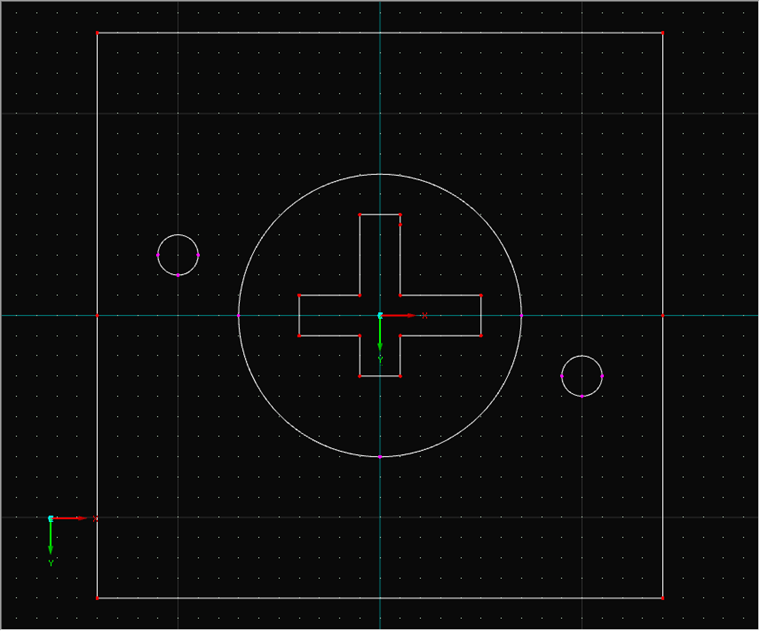

1. Legen Sie zunächst alle Begrenzungslinien an (Bild 01)


   1 Begrenzungslinien von Flächen mit Öffnungen innerhalb anderer Flächen

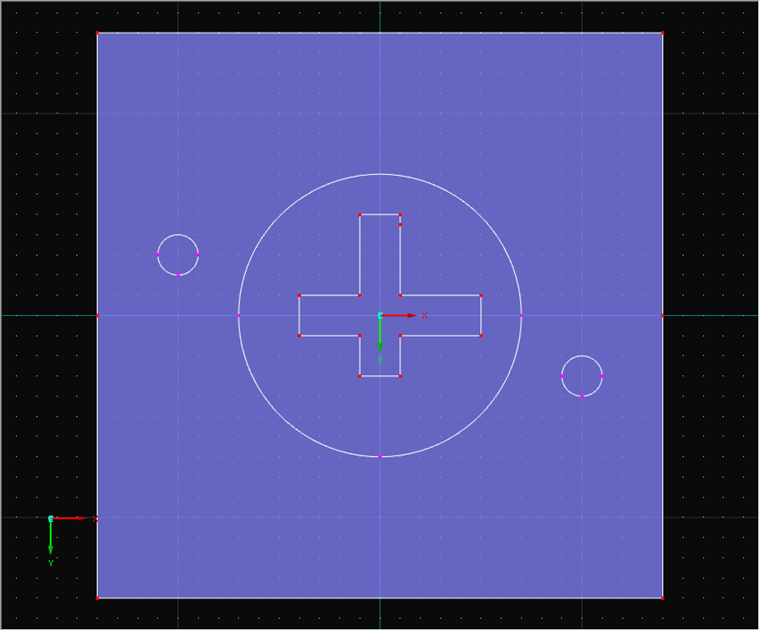

2. Anlegen der ersten Fläche mit den äußersten Begrenzungslinien, falls diese nicht bereits besteht (Bild 02)


   2 Criar área de superfície

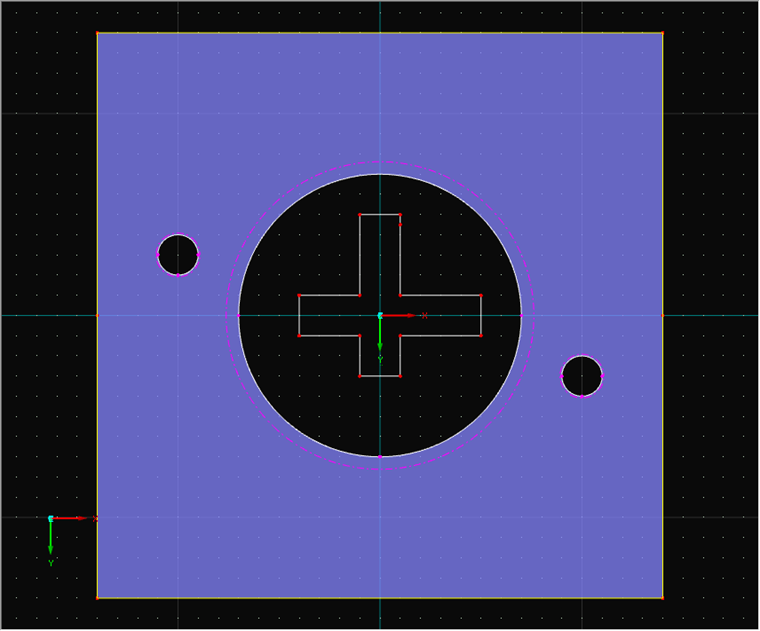

3. Eine Öffnung erstellen, wo später die innere Fläche liegen soll (Bild 03)


   3 Öffnung für Fläche in Fläche

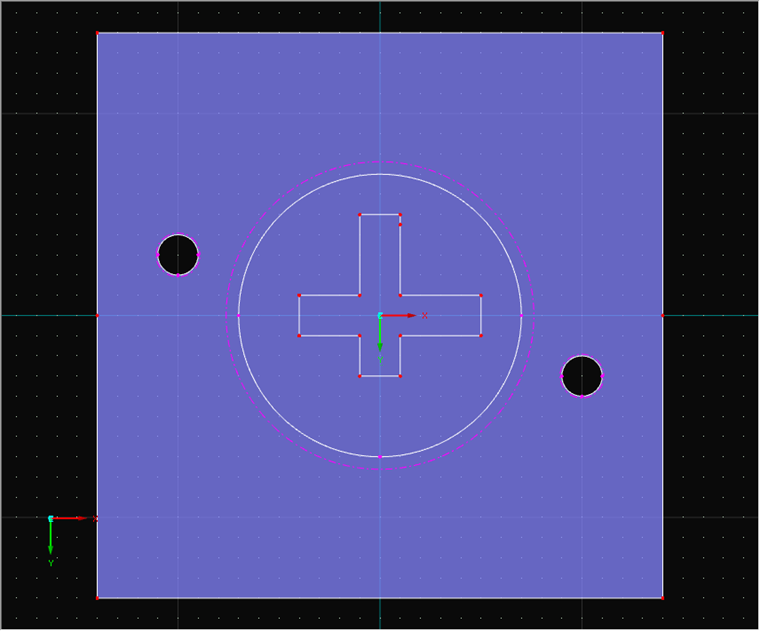

4. Die innere Fläche anlegen (Bild 04)


   4 Fläche innerhalb einer Öffnung einer anderen Fläche

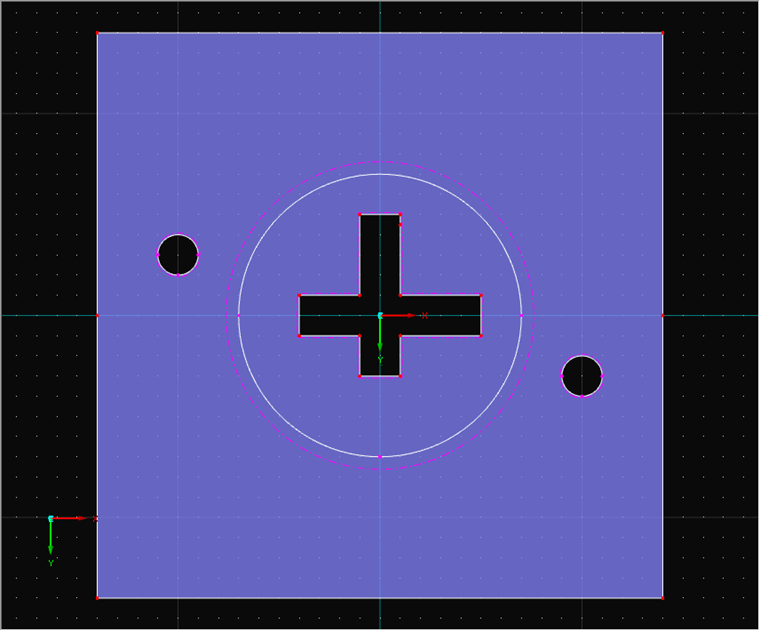

5. Eventuell weitere Öffnungen innerhalb der inneren Fläche anlegen (Bild 05)


   5 Öffnungen innerhalb einer Flächer in einer anderen Fläche

Mit dieser Modellierung hätte man jedoch den Kontakt zwischen der Fläche und der Verstärkung (evtl. Zugausfall) nicht berücksichtigt. Eine realitätsnähere Berücksichtigung dessen z. B. über Kontaktvolumen wäre jedoch je nach Modell zeitaufwendiger hinsichtlich der Modellierung. Diese liefert jedoch das genauere Ergebnisse. Dazu finden Sie im unteren Bereich einen Link zu einen Beitrag zur Modellierung von Kontaktvolumen.
