Rotation du segment 2 – Analyse géométriquement linéaire

Cet article compare la pression du vent appliquée sur un bâtiment de grande hauteur obtenue d'après des calculs effectués dans RWIND Simulation aux résultats de l'article d'A. K. Dagnew et al. publié lors de la 11^e Conférence américaine sur le génie éolien (Americas Conference on Wind Engineering) en juin 2009.

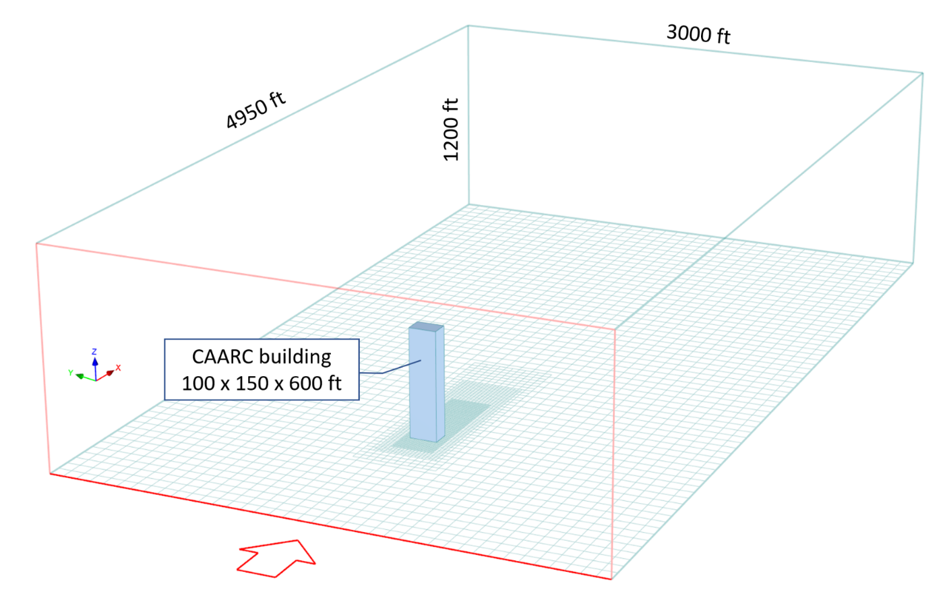

Les résultats de l'action du vent sur un bâtiment de la Commission de la recherche aéronautique du Commonwealth (Commonwealth Advisory Aeronautical Council, CAARC) sont ici comparés selon différentes méthodes numériques avec les données expérimentales basées sur des essais en soufflerie.

Les flux de vent s'écoulent autour des bâtiments. créant ainsi des charges spécifiques sur les surfaces. Ces charges doivent être utilisées lors du calcul de structure.

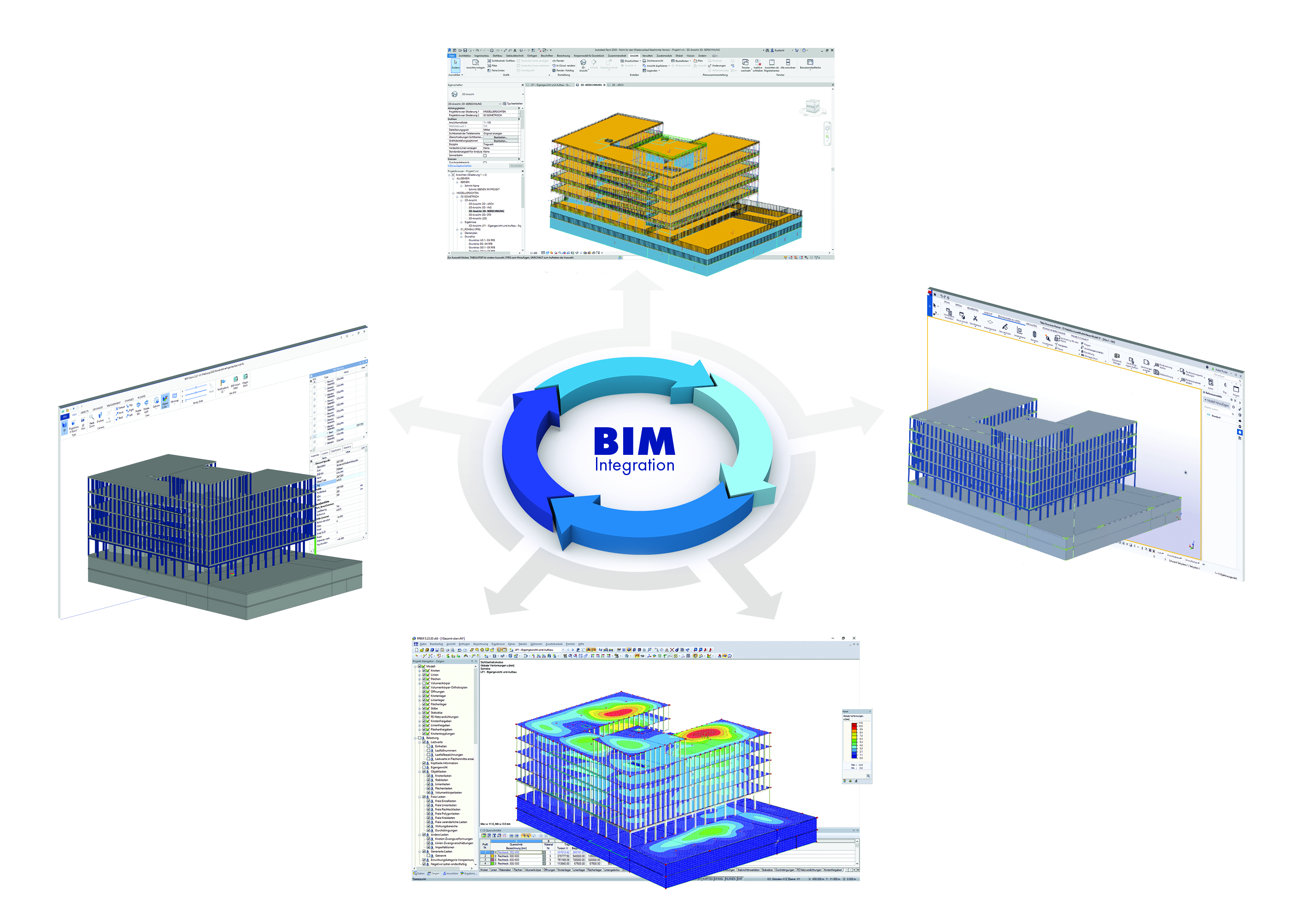

La numérisation prend de plus en plus d'ampleur dans le secteur du bâtiment. Les ingénieurs structures représentent une petite partie des acteurs de la construction et on considère souvent qu'ils ne se tiennent pas informé des nouvelles tendances Souvent pour de bonnes raisons. Beaucoup considèrent que c'est la raison pour laquelle l'utilisation d'une méthode BIM n'est pas encore devenue la norme dans le secteur de la construction. Cependant au cours des dernières années, de nouvelles methodes de travail on commencées à voir le jour, permettant ainsi d'intégrer et d'appliquer les nouvelles tendances du digital.

Dans RFEM et RSTAB, vous pouvez afficher les grandeurs du champ d’écoulement pression, vitesse, énergie cinétique turbulente et taux de dissipation de turbulence pour la simulation des flux de vent.

Les plans de coupe sont alignés avec la direction de vent respective.

• Accéder à la vidéo explicative

Si des pressions surfaciques déterminées expérimentalement sont disponibles pour un modèle, vous pouvez les appliquer pour un modèle structurel dans RFEM 6, les traiter dans RWIND 2 et les utiliser en tant que charge de vent pour une analyse statique dans RFEM 6.

Cet article de notre base de connaissance décrit comment appliquer les valeurs déterminées à titre expérimental : Analyse statique avec des charges de vent issues de pressions mesurées expérimentalement avec RWIND 2 et RFEM 6

Les résultats de RWIND peuvent être affichés directement dans le logiciel principal. Dans le « Navigateur - Résultats », sélectionnez le type de résultat « Analyse de simulation des flux de vent » dans la liste ci-dessus.

Les résultats suivants, relatifs au maillage de calcul RWIND, sont actuellement disponibles :

• Pression surfacique
• Coefficient de surface cp
• Distance à la paroi y+ (flux stationnaire).

Accéder à la vidéo explicative
