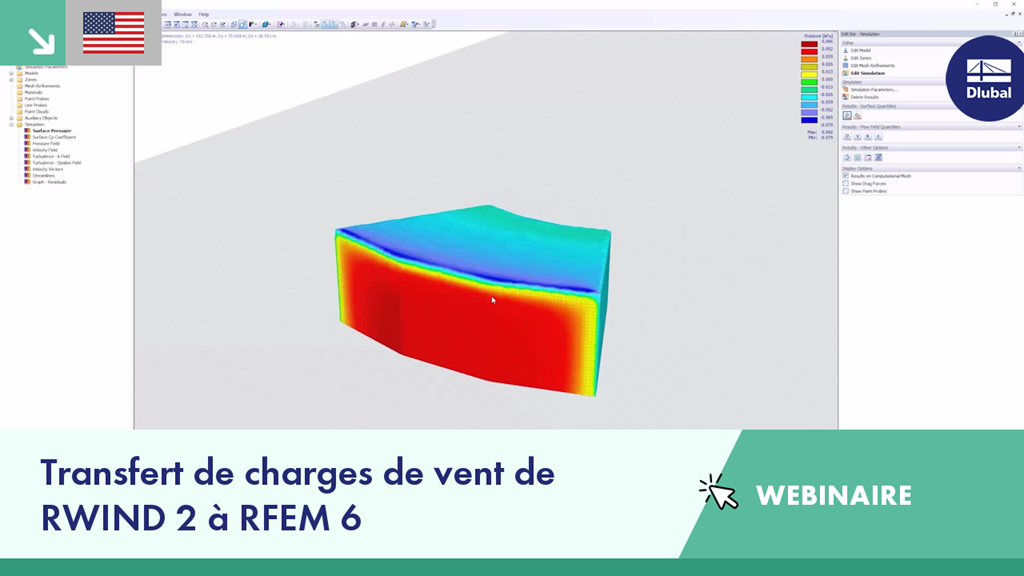

Webinaire | Transfert de charges de vent de RWIND 2 à RFEM 6

RWIND 2 et RFEM 6 peuvent désormais être utilisés pour calculer les charges de vent à partir des pressions de vent mesurées expérimentalement sur des surfaces. Deux méthodes d'interpolation sont disponibles pour répartir les pressions mesurées en des points isolés sur les surfaces. La répartition de la pression souhaitée peut être obtenue à l'aide de la méthode et des paramètres appropriés.

RWIND 2 est un programme autonome de génération de charges de vent basé sur la CFD (Computational Fluid Dynamics, mécanique des fluides numérique). La simulation numérique du flux de vent est générée autour de n'importe quel bâtiment, y compris les types de géométrie irréguliers ou uniques, afin de déterminer les charges de vent sur les surfaces et les barres. RWIND 2 peut être intégré à RFEM/RSTAB pour le calcul de structure ou utilisé comme application autonome.

La création d'un exemple de validation pour une simulation de mécanique des fluides numérique (CFD) est une étape critique pour assurer l'exactitude et la fiabilité des résultats de la simulation. Ce processus implique de comparer les résultats des simulations CFD avec les données expérimentales ou analytiques de scénarios de conditions réelles. L'objectif est d'établir que le modèle CFD peut reproduire de manière fiable les phénomènes physiques qu'il est destiné à simuler. Ce guide décrit les étapes essentielles du développement d'un exemple de validation pour la simulation CFD, de la sélection d'un scénario physique approprié à l'analyse et à la comparaison des résultats. En suivant minutieusement ces étapes, les ingénieurs et les chercheurs peuvent renforcer la crédibilité de leurs modèles CFD, ce qui ouvre la voie à leur application efficace dans divers domaines tels que l'aérodynamique, l'aérospatiale et les études environnementales.

Les résultats de RWIND peuvent être affichés directement dans le logiciel principal. Dans le « Navigateur - Résultats », sélectionnez le type de résultat « Analyse de simulation des flux de vent » dans la liste ci-dessus.

Les résultats suivants, relatifs au maillage de calcul RWIND, sont actuellement disponibles :

• Pression surfacique
• Coefficient de surface cp
• Distance à la paroi y+ (flux stationnaire).

Accéder à la vidéo explicative

Dans RFEM et RSTAB, vous pouvez afficher les grandeurs du champ d’écoulement pression, vitesse, énergie cinétique turbulente et taux de dissipation de turbulence pour la simulation des flux de vent.

Les plans de coupe sont alignés avec la direction de vent respective.

• Accéder à la vidéo explicative

Avec RWIND 2 Pro, vous pouvez facilement appliquer une perméabilité à une surface. Vous avez seulement besoin de définir :

• le coefficient de Darcy D,
• le coefficient d'inertie I et
• la longueur du milieu poreux dans la direction du flux L,

pour définir une condition aux limites de pression entre l'avant et l'arrière d'une zone poreuse. Grâce à ce paramètre, vous obtiendrez un flux à travers cette zone avec un affichage des résultats en deux parties des deux côtés de la zone.

Ce n'est pas tout. De plus, la génération du modèle simplifié reconnaît les zones perméables et prend en compte les ouvertures correspondantes dans l'enveloppe du modèle. Vous pourriez vous passer d'une modélisation géométrique élaborée de l'élément poreux ? C'est compréhensible, et dans ce cas nous avons de bonnes nouvelles ! La définition pure des paramètres de perméabilité permet d'éviter précisément ce processus désagréable. Utilisez cette fonctionnalité pour simuler des bâches d'échafaudage perméables, des rideaux anti-poussière, des structures à maillages, et plus encore.
