Analyse modale - Déformation initiale minimale

Pourquoi les résultats de l’analyse modale diffèrent-ils entre une précontrainte initiale et une charge surfacique ?

Réponse:

Dans les paramètres d’analyse modale, un changement de longueur minimal pour les câbles et les membranes peut être défini afin d'appliquer une précontrainte initiale sur les objets et ainsi améliorer la convergence du calcul. Cette précontrainte initiale est appliquée aux objets dans une approche simplifiée.

Si vous comparez ce paramètre avec une charge surfacique de type changement de longueur, vous devez prendre en compte que les deux approches diffèrent. Avec la charge surfacique, vous effectuez un calcul, de sorte que la précontrainte réelle peut différer de la précontrainte prévue. D'autres conditions aux limites, par exemple le coefficient de Poisson du matériau, sont également prises en compte dans le calcul.

Vous pouvez bien contrôler cela en faisant varier le coefficient de Poisson du matériau. Un coefficient de Poisson différent de 0 entraîne une interaction des déformations dans la direction x et y de la surface, ce qui ne conduit plus à une tension/déformation constante sur toute la surface.

FAQ | 005126
FR | Drapeau FAQ
FAQ 005126 | Pourquoi les résultats de l'analyse modale diffèrent-ils entre la précontrainte initiale...
FAQ 005126 | Pourquoi les résultats de l'analyse modale diffèrent-ils entre la précontrainte initiale et une charge surfacique ?

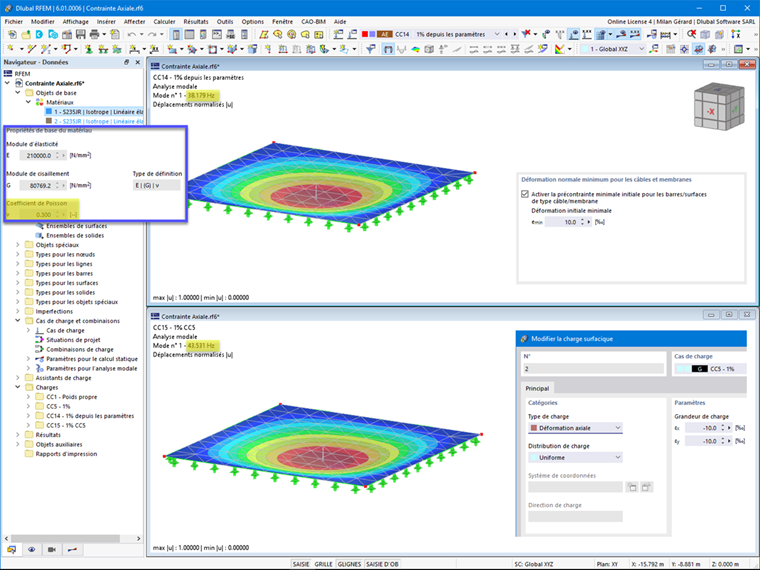

FAQ 005126 | Coefficient de Poisson différent de 0

Si le coefficient de Poisson est 0, alors vous obtenez les mêmes résultats.

FAQ 005126 | Pourquoi les résultats de l’analyse modale diffèrent-ils entre la précontrainte initiale et une charge surfacique ?

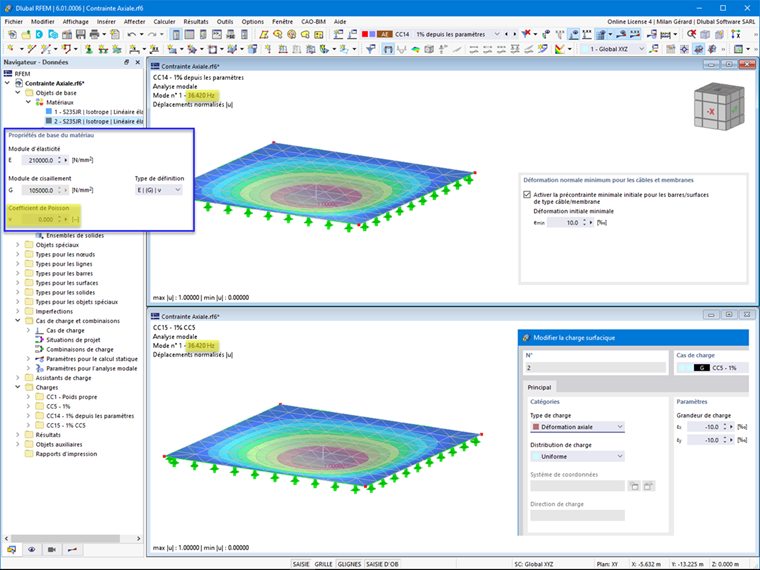

FAQ 005126 | Coefficient de Poisson égal à 0
