Utilisation du type de charge “Précontrainte finale” dans RFEM 5

Est-il possible d’afficher la charge appliquée itérativement à la barre dans le cas du type de charge « Précontrainte finale » ?


Réponse:

En sélectionnant le type de charge « Précontrainte finale » dans la définition de charge de RFEM 5, le logiciel augmente la charge en interne jusqu’à ce que l'effort normal soit égal à l’effort de précontrainte.

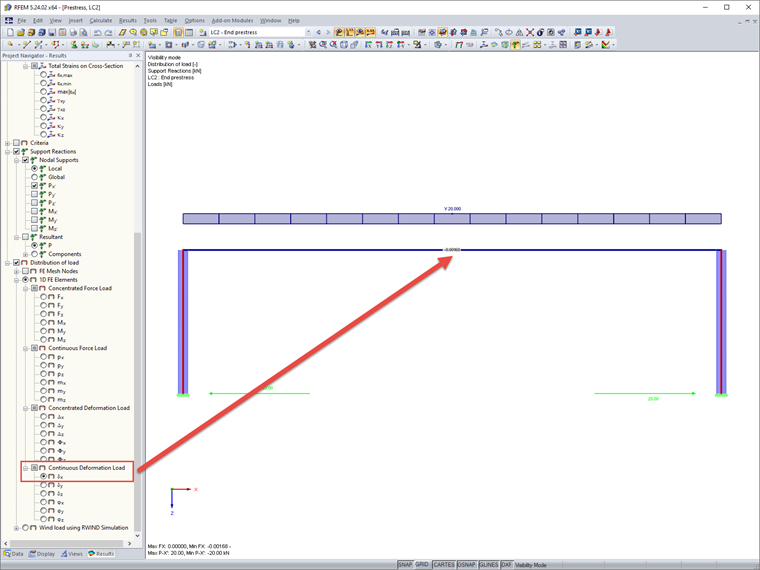

Vous pouvez afficher la charge interne en affichant la charge de déformation continue dans la direction x dans le navigateur de résultats.

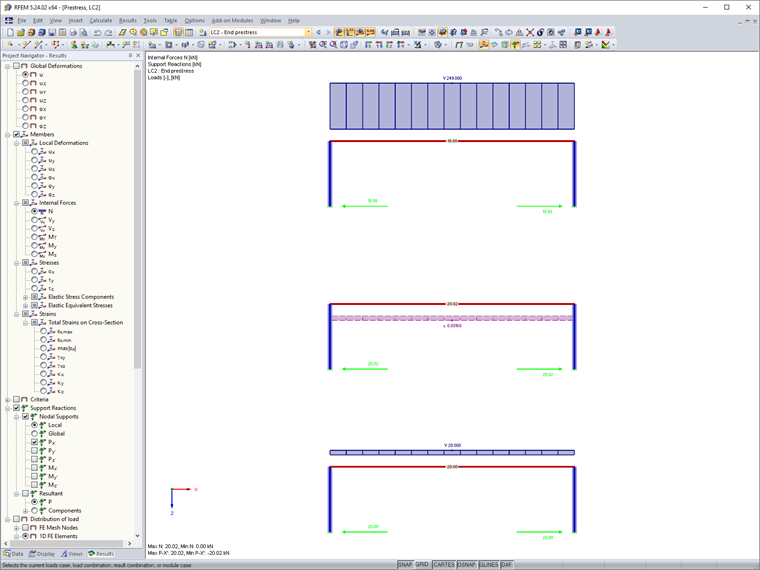

On obtient une déformation de -0,00168 pour la précontrainte finale du système structural. Le module d’élasticité de la barre et sa section permettent également de déterminer la précontrainte initiale :
V = ɛ * E * A = 0,00168 * 21000 * 7,07 = 249,4 kN
