fator beta no dimensionamento ao punçoamento de um canto de parede

A razão para o fator de aumento da carga β = 1,0 deve-se ao facto de a "Força de corte não suavizada" ser aplicada na janela 1.5. Esta é a configuração padrão para os cantos da parede e as extremidades da parede (ver Figura 01).

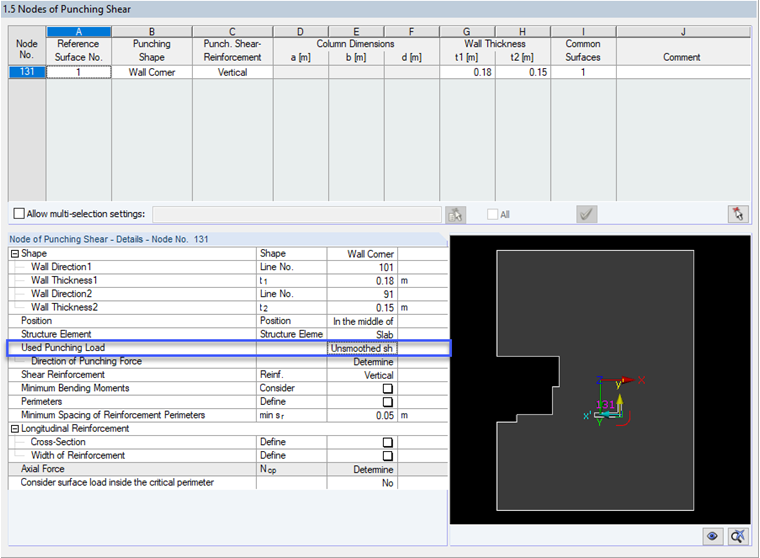

1 Janela 1.5 com configurações padrão

Wenn Sie auf die Einstellung auf "Geglätteten Verlauf der Querkräfte im kritischen Rundschnitt" ändern, kommt der Lasterhöhungsfaktor β zum Tragen (siehe Bild 02). Dieser wird standardmäßig über die vollplastische Schubspannungsverteilung nach EN 1992-1-1, 6.4.3 (3) ermittelt.

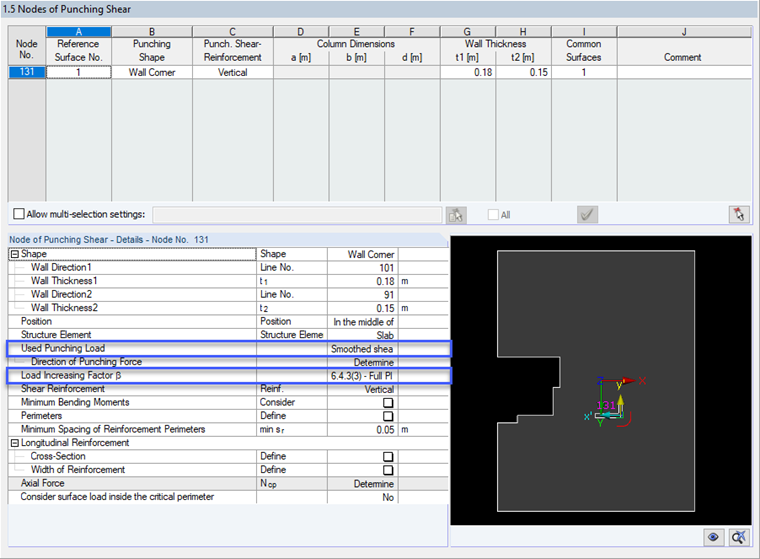

2 Ativação da distribuição suavizada de forças internas e fator de aumento de carga

Weitere Informationen zu den Themen "Durchstanzlast an Wandenden und Wandecken" und "Ermittlung des Lasterhöhungsfaktors β" finden Sie in Fachartikeln unserer Knowledge Base.
