Réponse:
Dans la plupart des cas, les poutres élancées subissent une contrainte de cisaillement parabolique dans l'âme de la section, qui a la valeur maximale dans le centre de gravité des sections à double symétrie.
Selon DIN 18800, partie 3, section 403, les règles suivantes s'appliquent :
Les contraintes de cisaillement variables le long de la largeur b du panneau de cisaillement doivent être considérées avec la plus grande des deux valeurs suivantes :
- Valeur moyenne de τ
- 0,5 max τ
Dans ce cas, la valeur moyenne de la contrainte de cisaillement est utilisée pour la vérification du flambement.

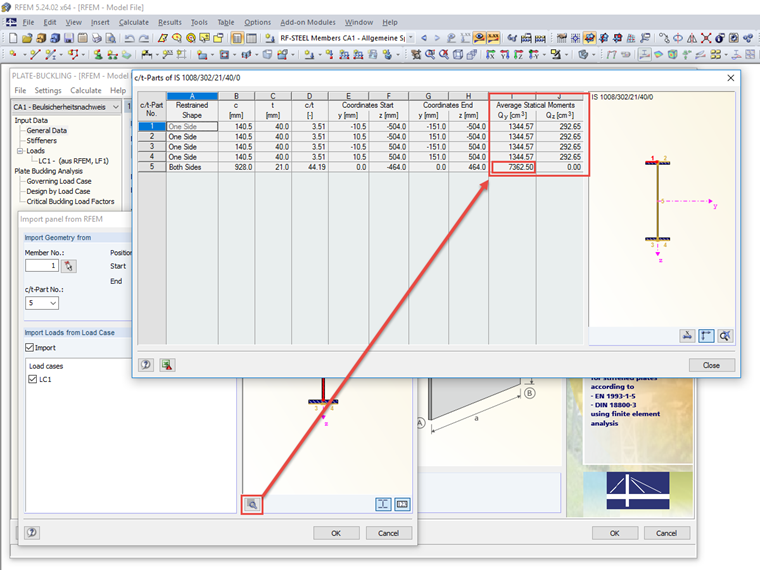

La contrainte de cisaillement variable τz dépend du moment statique Sy. Un tableau détaillé des parties c/t de la section apparaît dans PLATE-BUCKLING. Il inclut également les moments statiques moyens qui sont utilisés pour déterminer les contraintes de cisaillement correspondantes pour la vérification au flambement selon la formule habituelle, mais avec le moment statique moyen (voir la formule et la Figure 01).

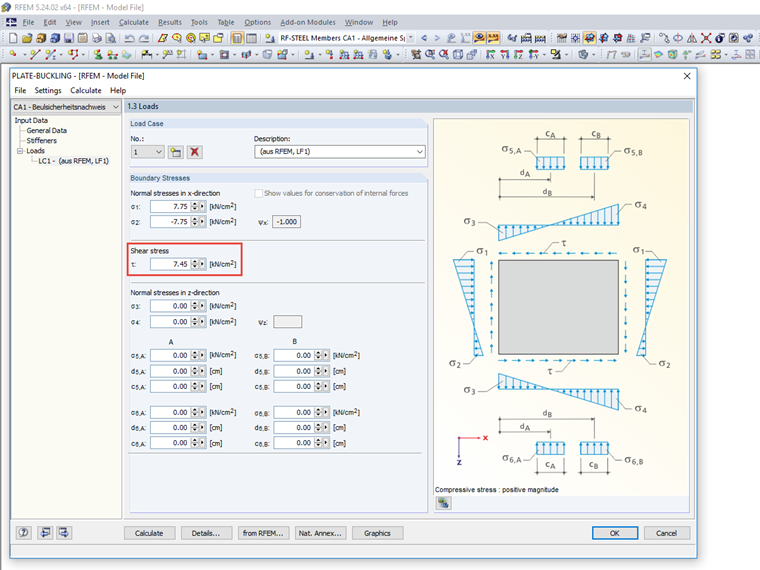

Par conséquent, la contrainte de cisaillement suivante résulte dans PLATE-BUCKLING : (voir la Figure 02).

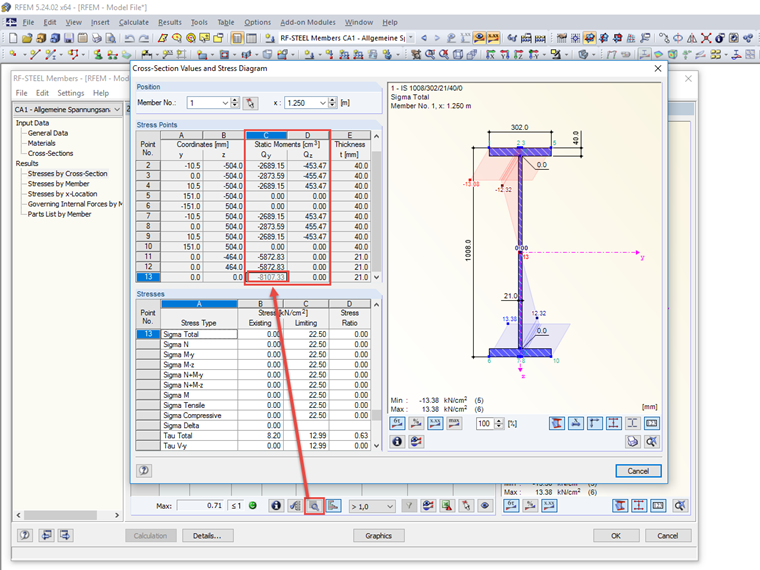

Les moments statiques utilisés pour déterminer les contraintes de cisaillement dans RF-/STEEL pour l'analyse des contraintes peuvent être affichés dans la fenêtre de résultats en cliquant sur le bouton « Afficher les valeurs de section et le diagramme de contrainte étendu » ; (voir la Figure 03).
