В большинстве случаев на тонкие балки возникает параболическое напряжение сдвига в стенке сечения, которое имеет максимальное значение в центре тяжести сечений с двойной симметрией.
Согласно норме DIN 18800, часть 3, раздел 403, применяется следующее:
Сдвиговые напряжения, которые являются переменными по ширине b панели, работающей с потерей устойчивости, должны учитываться с наибольшим из следующих двух значений:
- Среднее значение τ
- 0,5 макс τ
В данном случае для расчета потери устойчивости используется среднее значение напряжения сдвига.

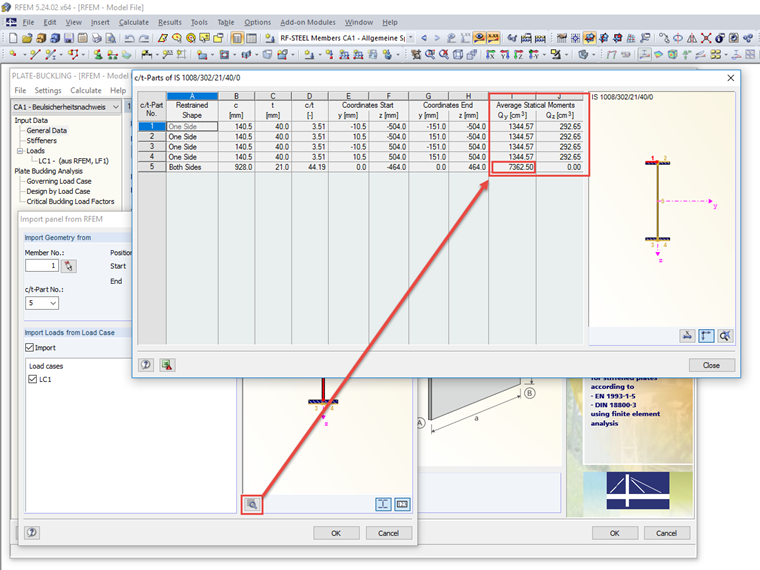

Поскольку переменное напряжение сдвига τz зависит от статического момента Sy , в PLATE ‑ BUCKLING есть таблица с подробными сведениями о частях c/t сечения. Сюда также входят средние статические моменты, которые используются для определения соответствующих касательных напряжений для расчета потери устойчивости по обычной формуле, но со средним статическим моментом, см. Формулу и рисунок 01.

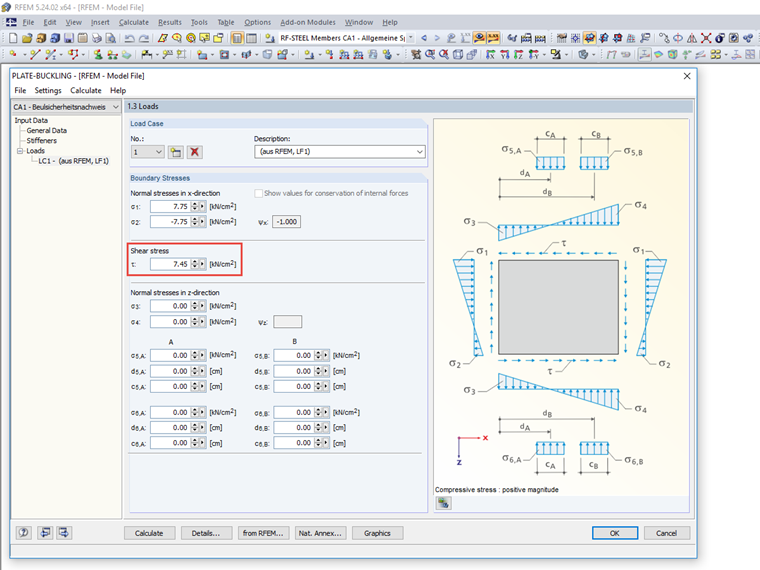

Соответственно, при изгибе ПЛАСТИНЫ возникает следующее напряжение сдвига, см. Рисунок 02.

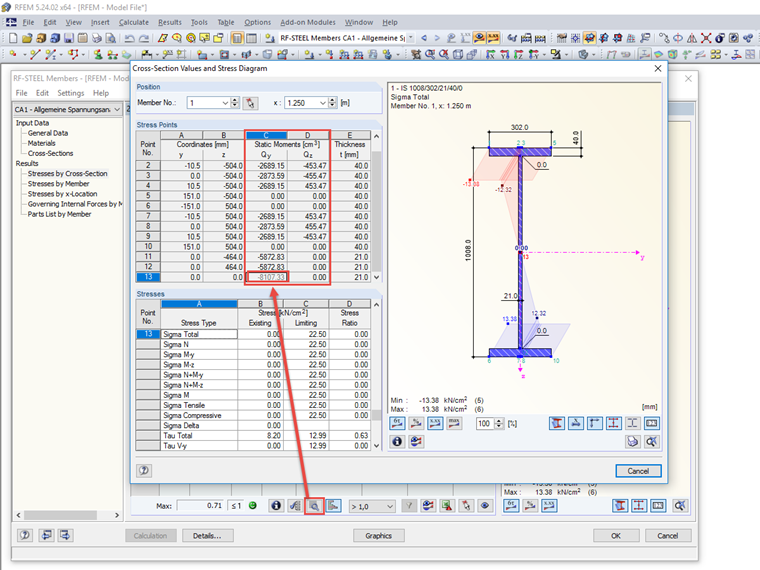

Соответствующие статические моменты, которые используются для определения касательных напряжений в RF-/STEEL для расчета напряжений, можно отобразить в окне результатов, нажав кнопку «Показать значения сечений и расширенную диаграмму напряжений», см. Рисунок 03.
