Question
Comment exporter les longueurs efficaces du module RF-STABILITY vers EXCEL ?
Réponse:

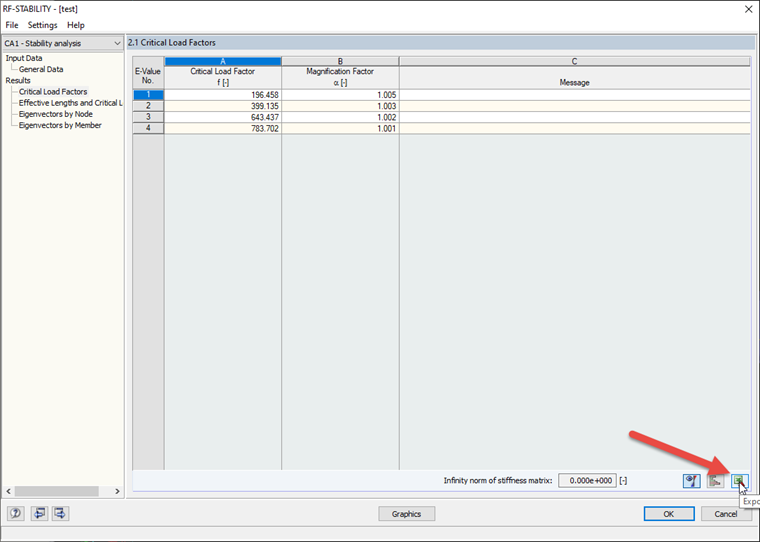

Vous pouvez exporter les longueurs efficaces du module additionnel vers EXCEL comme le montre la Figure 01.
Avez-vous des questions ?
![Charges de calcul et imperfections pour le calcul de la structure](/fr/webimage/011704/2914822/KB_001626_01.png?mw=512&hash=d6bda5f6699726a7f4247b53dac8d47312f7cb88)
Cet article technique analyse les effets de la rigidité des assemblages sur la distribution des efforts internes dans une structure et sur le calcul de ces assemblages avec un exemple de portique en acier à deux niveaux et à deux pans.

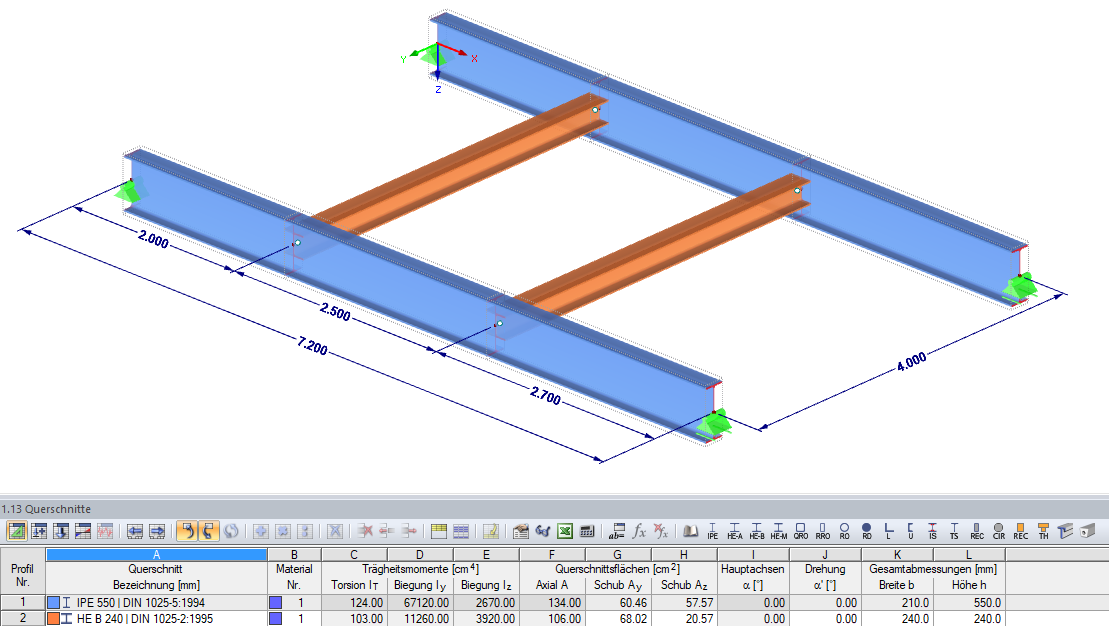

![système structural](/fr/webimage/009244/466380/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Cet exemple est décrit dans la littérature technique [1] comme l'exemple 9.5 et dans [2] comme l'exemple 8.5. Pour une poutre principale, une analyse du déversement doit être effectuée. Cette poutre est une barre uniforme. L'analyse de stabilité peut donc être effectuée selon la partie 6.3.2 de la norme DIN EN 1993-1-1. En raison de la flexion uniaxiale, il est également possible d'effectuer le calcul selon la méthode générale conformément à la partie 6.3.4. De plus, la détermination du moment Mcr doit être validée avec un modèle de barre idéalisé en accord avec la méthode mentionnée ci-dessus, à l'aide d'un modèle aux éléments finis.
![Modèle de structure en coque](/fr/webimage/009258/466417/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Le flambement des coques constitue un problème de stabilité très récent dans le domaine du calcul de structure et il n'a pas encore fait l'objet de recherches approfondies. Cette particularité s'explique par la complexité de la théorie associée à ce sujet. L’introduction de la méthode aux éléments finis et les progrès réalisés dans ce domaine évitent par ailleurs à de nombreux ingénieurs à devoir travailler sur la théorie du flambement des coques. L'ouvrage [1] offre une bonne vue d’ensemble des problèmes et des erreurs qui résultent de cet état de fait.

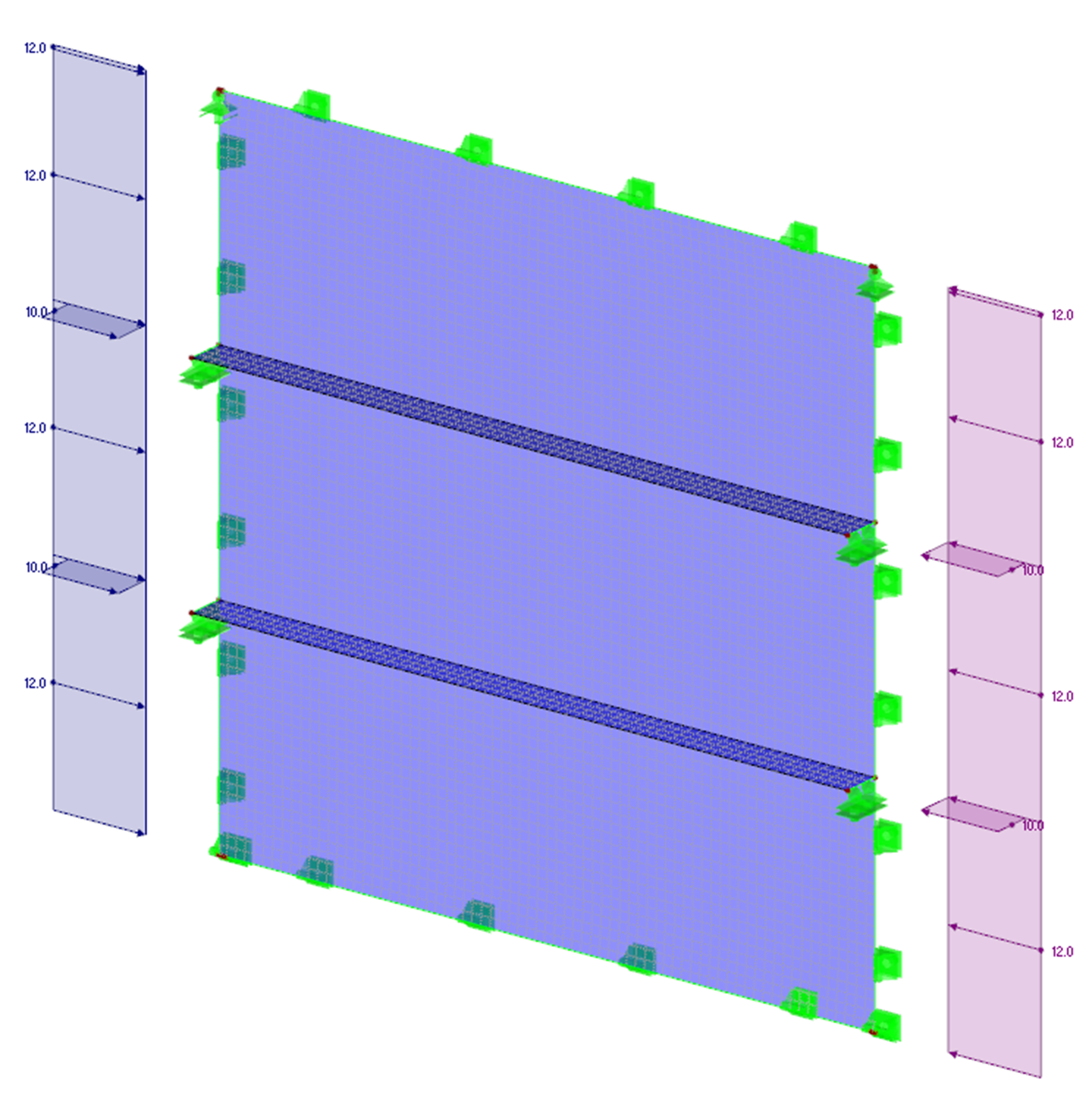

![FE-Modell eines längsversteiften Beulfeldes](/fr/webimage/009516/2419189/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
