Pergunta
Como é que posso exportar os comprimentos efetivos do módulo adicional RF-STABILITY para o Excel?
Resposta:

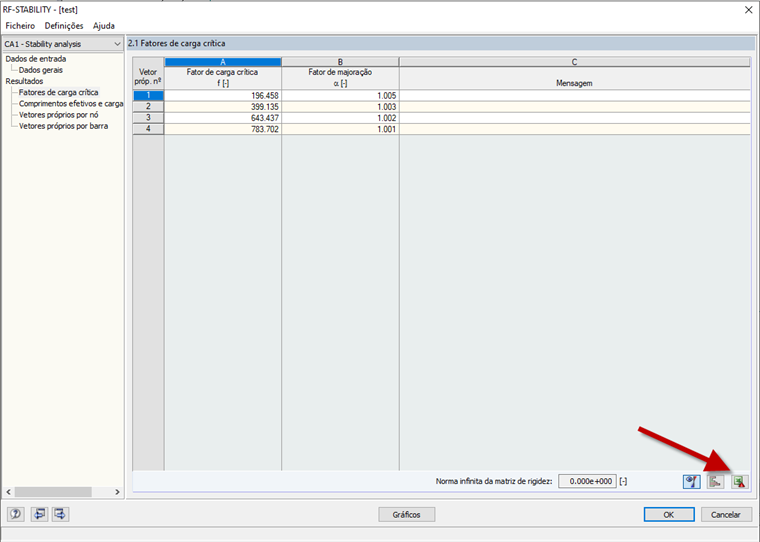

Os comprimentos efetivos do módulo adicional podem ser exportados para o Excel conforme é mostrado na Figura 01.
