Respuesta:

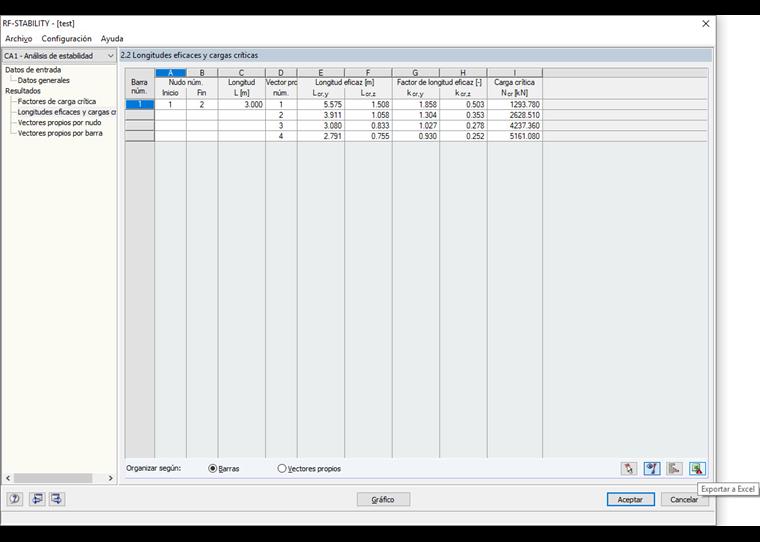

Es posible exportar las longitudes eficaces desde el módulo adicional a Excel como se muestra en la imagen 01.
Pregunta
¿Cómo puedo exportar las longitudes eficaces del módulo adicional RF-STABILITY a Excel?
