Analyse du spectre de réponse multimodal dans RF-/DYNAM Pro

Une analyse du spectre de réponse multimodal peut être effectuée à l’aide de RF-/DYNAM Pro - Forced Vibrations ou RF-/DYNAM Pro - Equivalent Loads. Quelles sont les différences entre ces deux modules ?

Réponse:

Dans RF-/DYNAM Pro - Equivalent Loads, une analyse du spectre de réponse multimodal est effectuée par l’exportation des charges équivalentes.

  1. Les charges statiques équivalentes sont calculées et exportées dans des cas de charge. Cette opération est effectuée séparément pour chaque mode propre et chaque direction d’excitation.
  2. Les forces sismiques totales peuvent être facilement déterminées pour chaque mode propre.
  3. Les effets de torsion accidentelle peuvent êtres considérés automatiquement
  4. Les cas de charge sont calculés dans le logiciel principal RFEM/RSTAB. Toutes les éventuelles non-linéarités existantes sont alors considérées et les paramètres de calcul des cas de charge peuvent être ajustés (par exemple, calcul selon l'analyse du second ordre, désactivation des non-linéarités).
  5. Les modifications de rigidité dues aux cas de vibrations propres (CVP) ne sont pas automatiquement transférées vers les cas de charge.
  6. Les combinaisons de résultats sont générées individuellement pour chaque direction d'excitation (réponses modales combinées avec SRSS ou CQC) et pour la combinaison des résultats provenant de différentes directions (SRSS, 100 %/30 % (40 %)).
  7. Des résultats avec certains signes et basés sur le mode propre dominant sont disponibles, ce qui produit des CR uniques.
  8. Les résultats sont reproductibles étapes par étapes.

Dans RF-/DYNAM Pro - Forced Vibrations, une analyse du spectre de réponse multimodal et multipoint est effectuée.

  1. Un bâtiment peut être excité par différents spectres de réponse sur différents appuis et dans différentes directions.
  2. Le calcul et la superposition sont réalisés dans le module RF-/DYNAM Pro. Le calcul est effectué linéairement et les non-linéarités ne sont pas considérées. Les modifications de rigidité provenant des CVP sont appliquées.
  3. Seules les combinaisons de résultats superposés sont exportées.

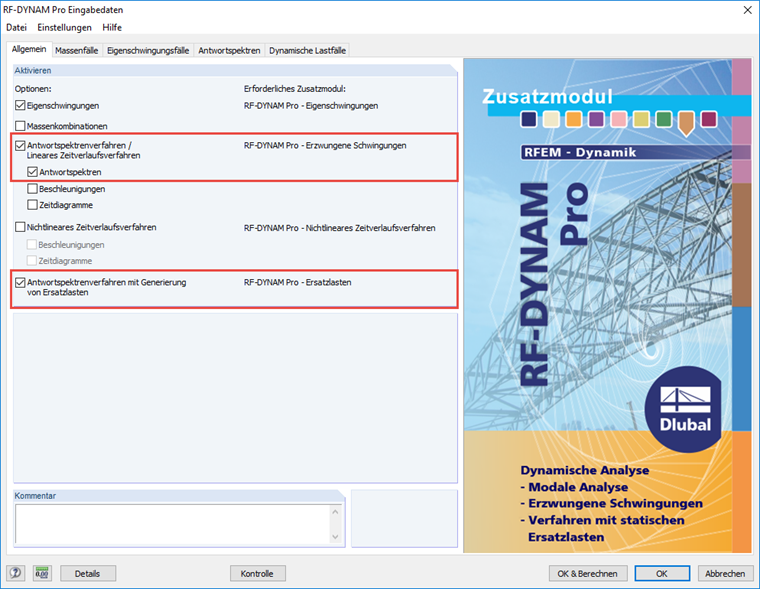

Modules additionnels dans RF-/DYNAM Pro
Modules additionnels dans RF-/DYNAM Pro
Auteur

Mme Effler est responsable du développement de produits pour l'analyse dynamique et fournit une assistance technique à nos clients.

Références
  1. Dlubal Software. (2020). Manuel de RF-DYNAM Pro. Tiefenbach : Dlubal Software, Januar 2020.
