Análise de espectro de resposta multimodal no RF-/DYNAM Pro

O RF‑/DYNAM Pro – Equivalent Loads efetua uma análise do espectro de resposta multimodal com a exportação de cargas equivalentes.

1. Cargas estáticas equivalentes são calculadas e exportadas para os casos de carga. Isso acontece separadamente para cada forma própria e cada direção de excitação.
2. As forças sísmicas totais podem ser determinadas facilmente para cada forma própria.
3. Os efeitos de torção acidentais podem ser considerados automaticamente
4. Os casos de carga são calculados no programa principal RFEM/RSTAB. São tidas em consideração possíveis não linearidades; os parâmetros de cálculo dos casos de carga podem ser ajustados (por exemplo, o cálculo de acordo com a análise de segunda ordem, desativação de não linearidades).
5. As modificações de rigidez dos casos de vibração natural (NVCs) não são transferidas para os casos de carga automaticamente.
6. As combinações de resultados são geradas individualmente para cada direção de excitação (respostas modais combinadas com SRSS ou CQC) e para a combinação de resultados de diferentes direções de excitação (SRSS, 100%/30% [40%]).
7. Os resultados dependentes do sinal estão disponíveis com base na forma própria dominante que resulta em CR únicas.
8. Os resultados podem ser executados passo a passo.

In RF-/DYNAM Pro - Erzwungene Schwingungen wird ein multi-modales und multi-punkt Antwortspektrenverfahren durchgeführt.

1. Um edifício pode ser sujeito a tensões através de diferentes espectros de resposta em diferentes apoios e em diferentes direções.
2. O cálculo e a sobreposição são realizados no módulo adicional RF‑/DYNAM Pro. O cálculo é linear; as não linearidades não são tidas em consideração. São aplicadas as modificações de rigidez dos ESF.
3. Apenas as combinações de resultados dos resultados sobrepostos são exportadas.

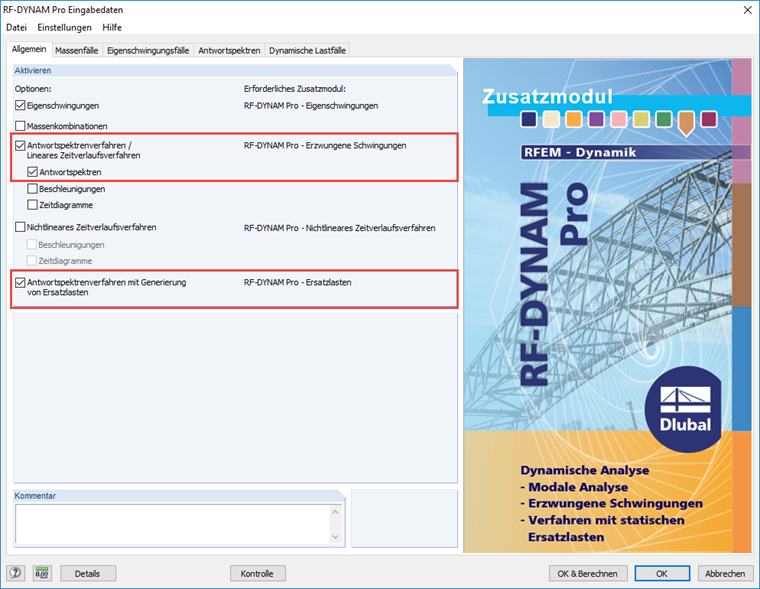

Módulos adicionais no RF-/DYNAM Pro
