KB 001824 | Comprobación de la estabilidad dimensional del ala inferior de una viga con pórtico de acero según GB
Modelo utilizado en
Prueba GB_Forminestabilät_Member_Section 01
Número de nudos | 32 |
Número de líneas | 43 |
Número de barras | 41 |
Número de superficies | 1 |
Número de sólidos | 0 |
Número de casos de carga | 7 |
Número de combinaciones de carga | 10 |
Número de combinaciones de resultados | 0 |
Peso completo | 45.351 t |
Dimensiones (métricas) | 12,000 x 3,000 x 12,000 m |
Dimensiones (imperiales) | 39.37 x 9.84 x 39.37 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.

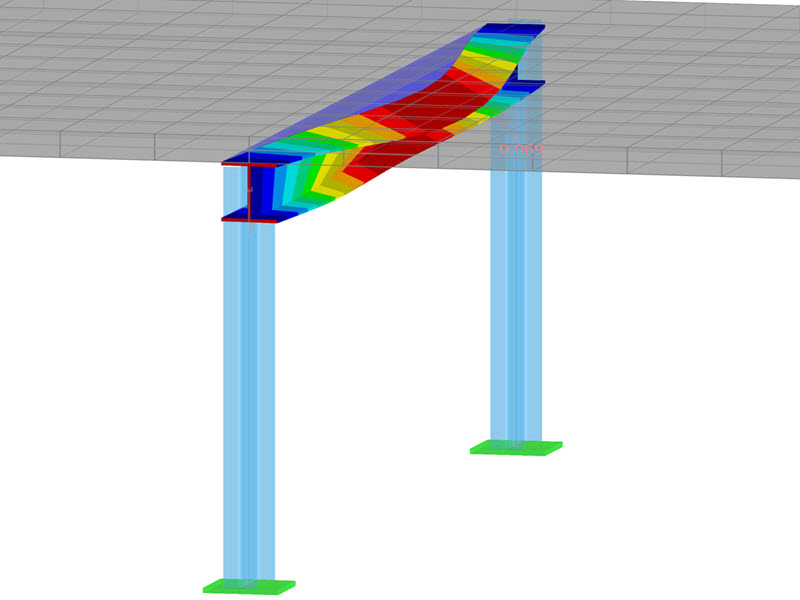

![KB 001824 | Cálculo de pandeo por distorsión del ala inferior de la viga de un pórtico de acero según la norma GB](/es/webimage/039757/3498651/Image_05_1200x900_EN.jpg?mw=512&hash=f4dfecd996373a0b9349f601c5a7d6220336caf8)
Cuando se coloca una losa de hormigón sobre el ala superior, su efecto es como un apoyo lateral (construcción mixta), y se evita un problema de estabilidad de pandeo torsional. Si hay una distribución negativa del momento flector, el ala inferior está sometida a compresión y el ala superior está sometida a tracción. Si el apoyo lateral dado por la rigidez del alma es insuficiente, el ángulo entre el ala inferior y la línea de intersección del alma es variable en este caso, de modo que existe la posibilidad de pandeo por distorsión para el ala inferior.
