KB 001824 | Verificação da estabilidade dimensional do banzo inferior de uma viga estruturada em aço de acordo com a GB
Modelo utilizado em
Ensaio GB_Forminestabilät_Member_Section 01
Número de nós | 32 |
Número de linhas | 43 |
Número de barras | 41 |
Número de superfícies | 1 |
Número de sólidos | 0 |
Número de casos de carga | 7 |
Número de combinações de cargas | 10 |
Número de combinações de resultados | 0 |
Peso total | 45,351 t |
Dimensões (métricas) | 12,000 x 3,000 x 12,000 m |
Dimensões (imperial) | 39.37 x 9.84 x 39.37 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![KB 001824 | Verificação da encurvadura por distorção do banzo inferior de uma viga estruturada em aço de acordo com a GB](/pt/webimage/039757/3498651/Image_05_1200x900_EN.jpg?mw=512&hash=f4dfecd996373a0b9349f601c5a7d6220336caf8)

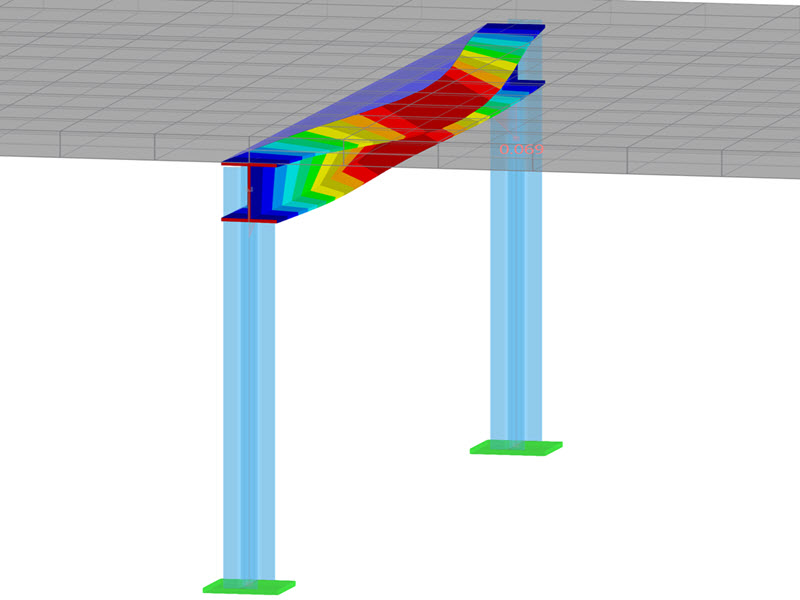

Quando uma laje de betão se encontra assente sobre o banzo superior, esta funciona como um apoio lateral (estrutura mista), evitando problemas de estabilidade de encurvadura por flexão-torção. Se houver uma distribuição negativa do momento fletor, o banzo inferior é sujeito a compressão e o banzo superior sujeito a tração. Se o apoio lateral não é suficiente devido à rigidez da alma, neste caso o ângulo entre o banzo inferior e a linha de interseção da alma é variável, pelo que existe a possibilidade de encurvadura por distorção do banzo inferior.
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
Para construções com vãos longos, as vigas de alma cheia são uma opção económica. As vigas de aço com secção em I normalmente têm uma alma profunda para maximizar a sua capacidade de corte e a separação do banzo, mas têm uma alma fina para minimizar o peso próprio. Devido à sua grande relação altura-espessura (h/tw ), podem ser necessários reforços transversais para reforçar a alma esbelta.
![Rigidez de ligações de aço e a sua influência no dimensionamento estrutural](/pt/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
No planeamento estrutural, a compreensão da rigidez das ligações de aço é crucial. Frequentemente, as ligações são tratadas como estritamente articuladas ou rígidas, mas isso pode resultar em dimensionamentos ineficazes ou até mesmo perigosos. Descubra como é que o módulo RFEM e Ligações de aço da Dlubal Software ajudam a verificar a rigidez de ligações e a resistência ao momento, garantindo dimensionamentos mais seguros e económicos.
![KB 001875 | Dimensionamento de barras de pórticos segundo a AISC 341-22 no RFEM 6](/pt/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
Os três tipos de pórticos de momento (comum, intermédio, especial) estão disponíveis no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico de acordo com a norma AISC 341-22 é categorizado em duas secções: requisitos das barras e requisitos das ligações.
![Módulo "Ligações de aço para o RFEM 6" | Biblioteca de componentes](/pt/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com um grande número de ligações de modelos do lado do programa, incluindo modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
![Função 002820 | Limite de deformação pástica para soldaduras](/pt/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.
![Componente "Laje de base"](/pt/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
O componente "Laje de base" permite dimensionar ligações de laje de base com ancoragens embutidas no betão. Neste caso, são analisadas lajes, soldaduras, ancoragens e as interações aço-betão.
![Função 002807 | Representação 3D dos resultados FSM](/pt/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Na caixa de diálogo "Editar secção", é possível apresentar os modos de encurvadura do método de faixas finitas (FSM) como um gráfico 3D.
