GT 000457 | Estudio de una estructura de acero compuesta por elementos de PRS con secciones variables y perfiles conformados en frío según el Eurocódigo 3 (Estudio comparativo con una estructura convencional de perfiles laminados)
  • Descripción
  • Reseñas (0)

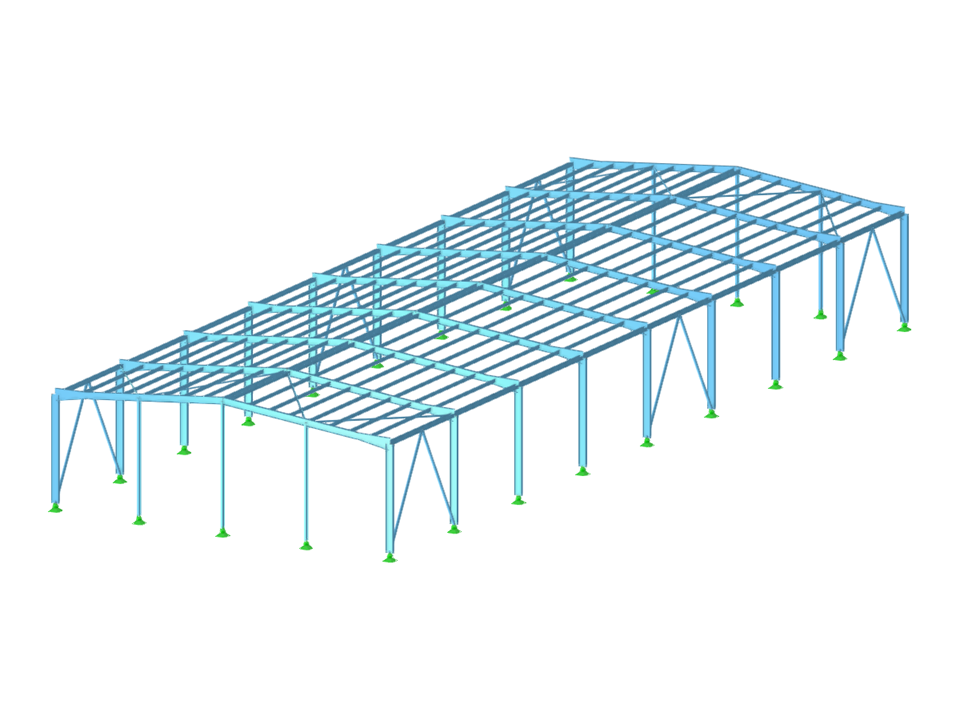

Este modelo ofrece un estudio comparativo de un edificio de acero que integra elementos de alma aligerada de sección variable y secciones conformadas en frío según el Eurocódigo 3, en comparación con una solución convencional de sección laminada. Diseñado en el marco de la Tesis de Grado 000457, incluye el cálculo estructural realizado con RSTAB 8, optimizando así el rendimiento y la fiabilidad del diseño. La ilustración visual muestra claramente la configuración espacial de la estructura, destacando los detalles de las uniones y la distribución de las secciones críticas.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Pabellón de acero: análisis comparativo según Eurocódigo 3

Número de nudos 237
Número de barras 408
Número de casos de carga 10
Número de combinaciones de carga 20
Número de combinaciones de resultados 3
Peso completo 48.596 t
Dimensiones (métricas) 24,500 x 64,500 x 8,450 m
Dimensiones (imperiales) 80.38 x 211.61 x 27.72 feet
Versión del programa 8.24.01

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
