¿Cómo puedo crear escaleras rectas y de caracol en RFEM y RSTAB?
El modelado se puede hacer fácilmente con el generador de modelos. Para esto, hay un generador de escaleras para escaleras rectas y de caracol en el menú Herramientas → Generar modelo.
Modelo utilizado en

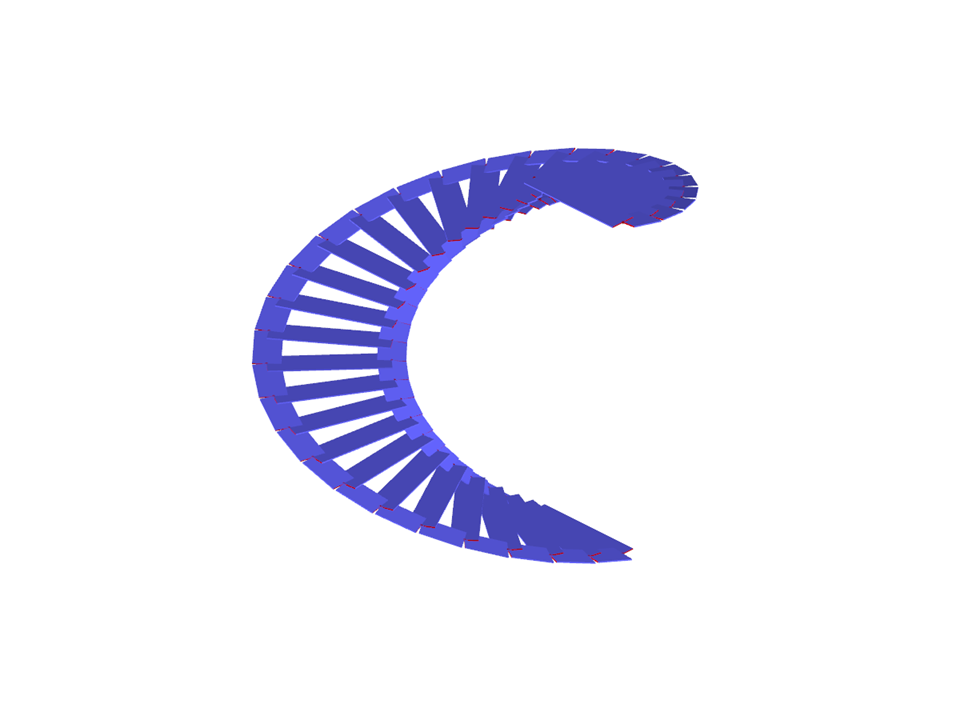

Escalera de caracol
| Número de nudos | 62 |
| Número de líneas | 91 |
| Número de barras | 91 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 5.587 t |
| Dimensiones (métricas) | 6,000 x 5,500 x 5,967 m |
| Dimensiones (imperiales) | 19.69 x 18.04 x 19.58 feet |
