Jak utworzyć schody proste i spiralne w programie RFEM i RSTAB?
Modelowanie można łatwo przeprowadzić za pomocą generatora modeli. W tym celu w menu Narzędzia → Generuj model dostępny jest generator schodów dla schodów prostych i kręconych.

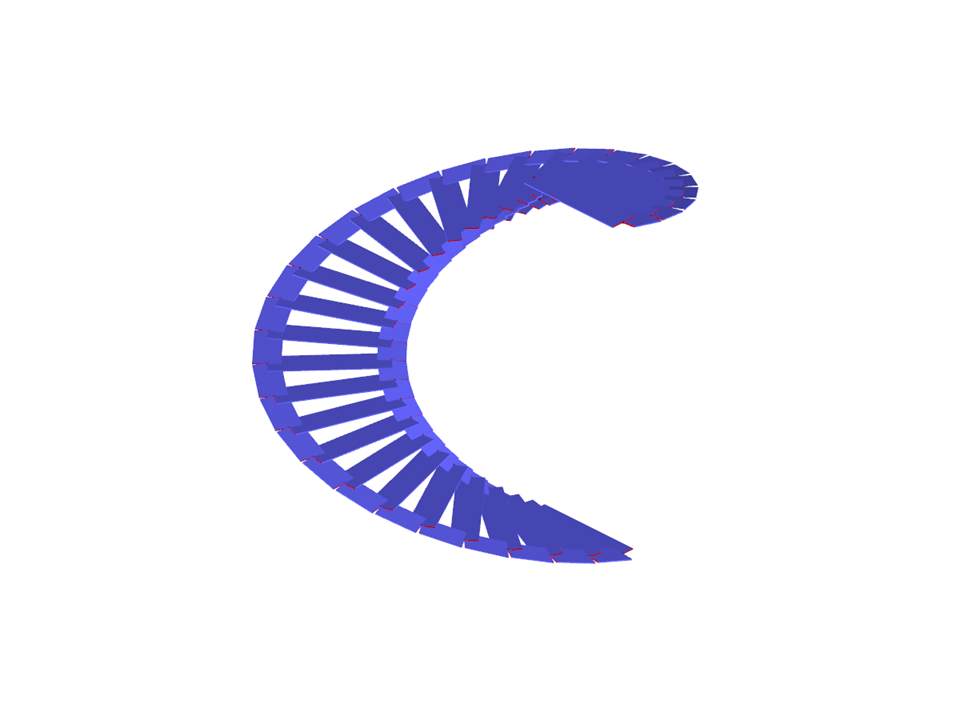

Schody spiralne
Liczba węzłów | 62 |
Liczba linii | 91 |
Liczba prętów | 91 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 5,587 t |
Wymiary (metryczne) | 6,000 x 5,500 x 5,967 m |
Wymiary (imperialne) | 19.69 x 18.04 x 19.58 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
