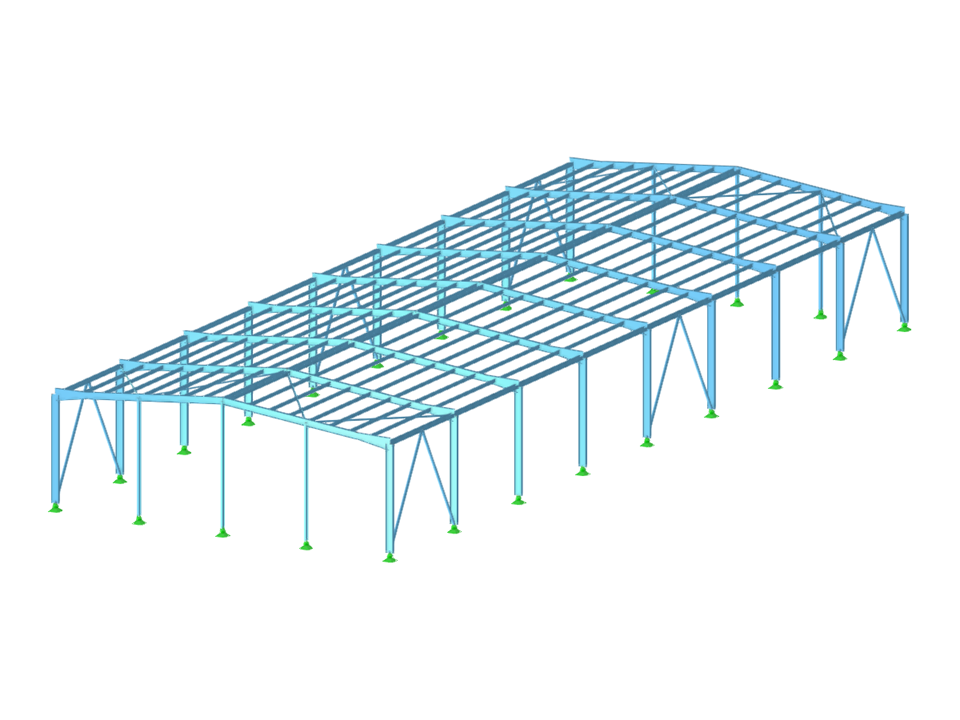

Abschlussarbeit 000457 | Untersuchung eines Stahlbaus aus PRS-Elementen mit veränderlichem sowie kaltgeformtem Querschnitt gemäß Eurocode 3 (Vergleichsstudie mit konventionellem Bau aus Walzprofilen)
Stahlhalle
| Anzahl Knoten | 237 |
| Anzahl Linien | 408 |
| Anzahl Stäbe | 408 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 10 |
| Anzahl Lastkombinationen | 20 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 48,600 t |
| Abmessungen (metrisch) | 24,000 x 8,200 x 64,000 m |
| Abmessungen (imperial) | 78.74 x 26.9 x 209.97 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
