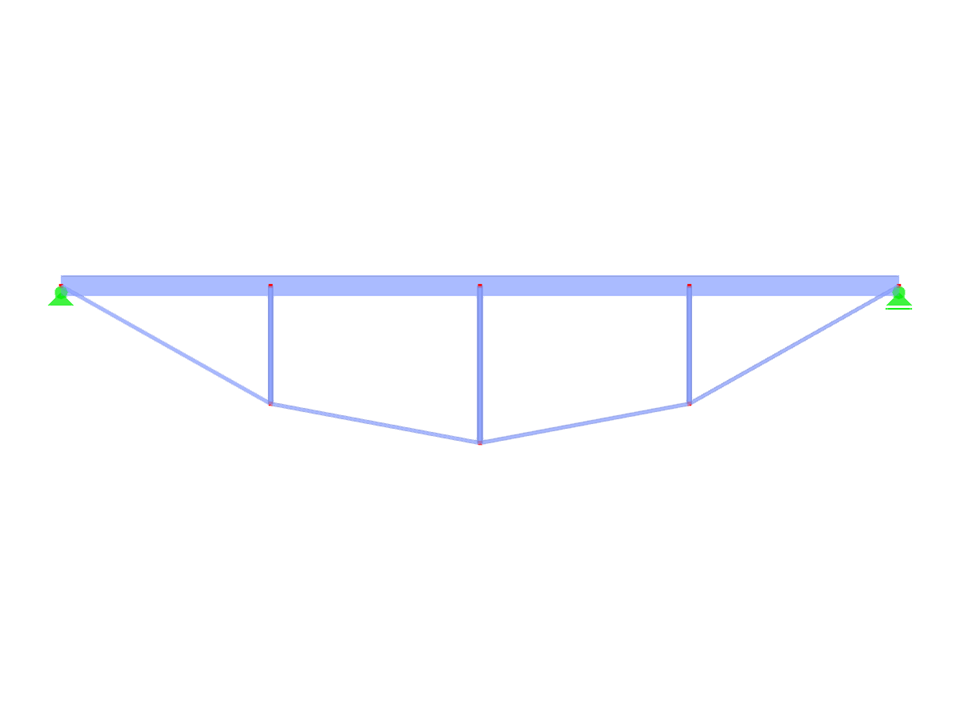

ID de modelo 2811 | IBB003p-plg | Viga de cuerda invertida
  • Descripción
  • Reseñas (0)

Viga de cuerda de arco invertida | Barra de tracción poligonal en parábola | Número par de vanos

Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

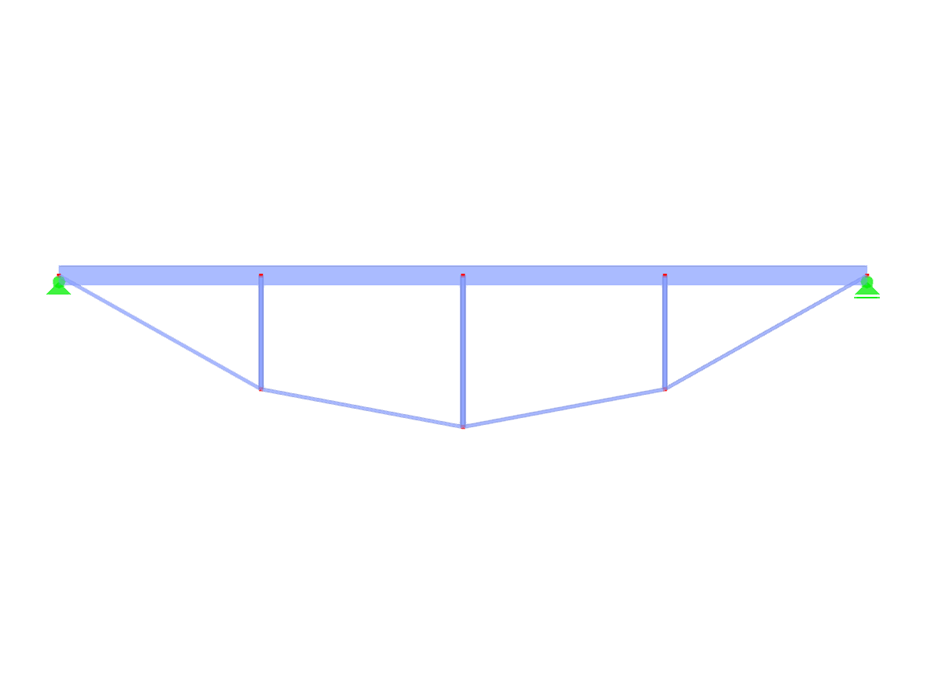

IBB003p-plg | Viga de arco invertida

Los parámetros de los bloques se pueden editar dinámicamente
Número de nudos 8
Número de líneas 11
Número de barras 11
Número de superficies 0
Número de sólidos 0
Número de casos de carga 1
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Peso completo 0,240 t
Dimensiones (métricas) 8,000 x 1,500 x 0,000 m
Dimensiones (imperiales) 26.25 x 4.92 x 0 feet

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
