Pregunta:

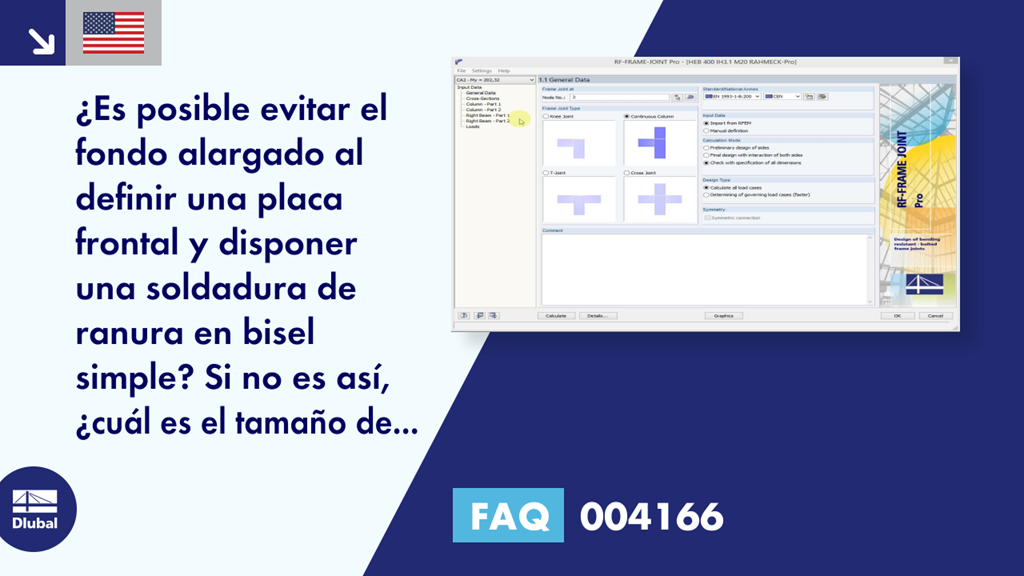

¿Es posible evitar el fondo extendido al definir una placa frontal y disponer una soldadura de ranura de bisel simple? Si no es así, ¿cuál es el tamaño de la extensión?
Respuesta:
Durante el desarrollo del módulo adicional FRAME -JOINT Pro, se introdujo la extensión de la placa de extremo inferior, ya que mejora la transferencia de carga de la fuerza de compresión en el pilar.
No es posible desactivar la extensión y la dimensión mínima de la misma se define de la siguiente manera:
uu = máx
Espesor de chapa frontal
√2 * soldadura del ala inferior
para altura de placa frontal 200400 → min 30 mm
