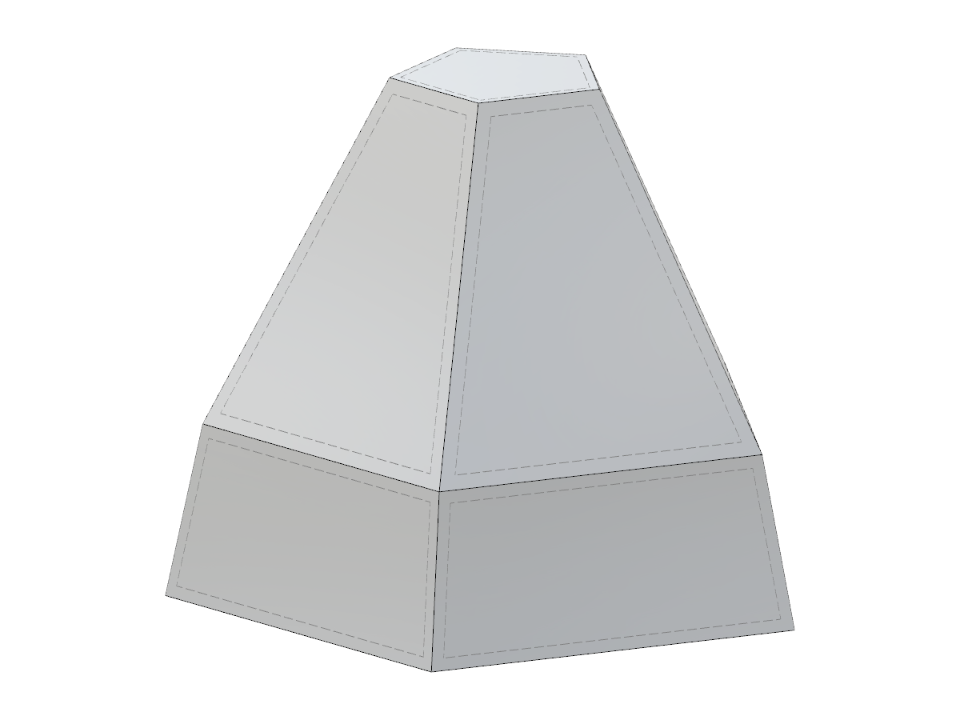

Bloque de JavaScript paramétrico con entrada mediante la longitud del borde, el radio del círculo circunscrito o el radio del círculo inscrito.

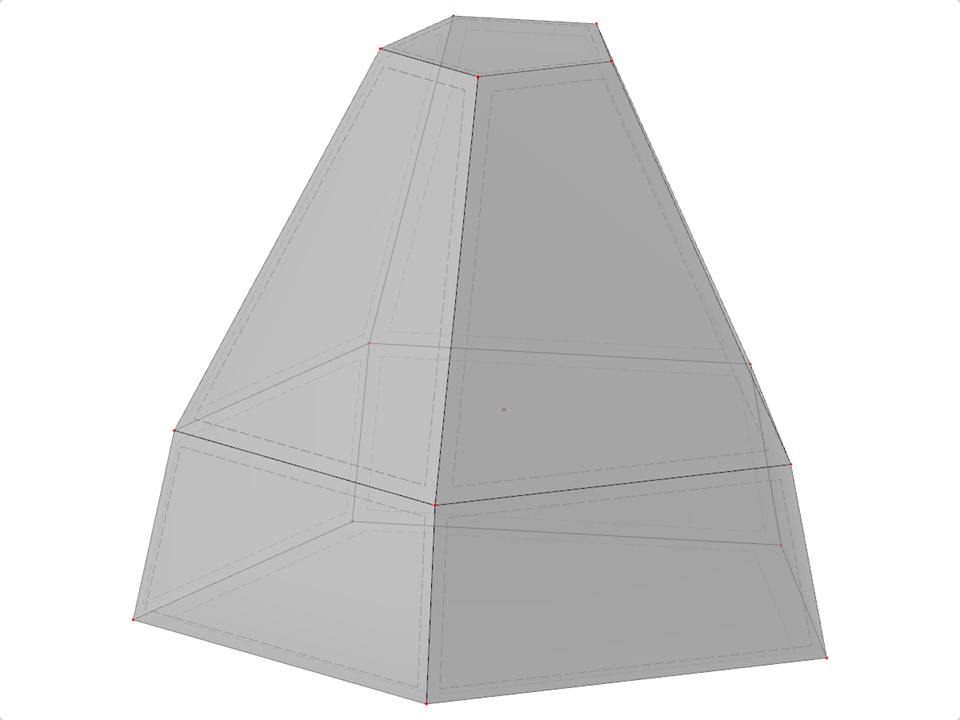

SLD024 | Pirámide truncada con parte inferior cónica
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 15 |
| Número de líneas | 25 |
| Número de barras | 0 |
| Número de superficies | 12 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 294.632 t |
| Dimensiones (métricas) | 6,925 x 6,000 x 7,281 m |
| Dimensiones (imperiales) | 22.72 x 19.69 x 23.89 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
