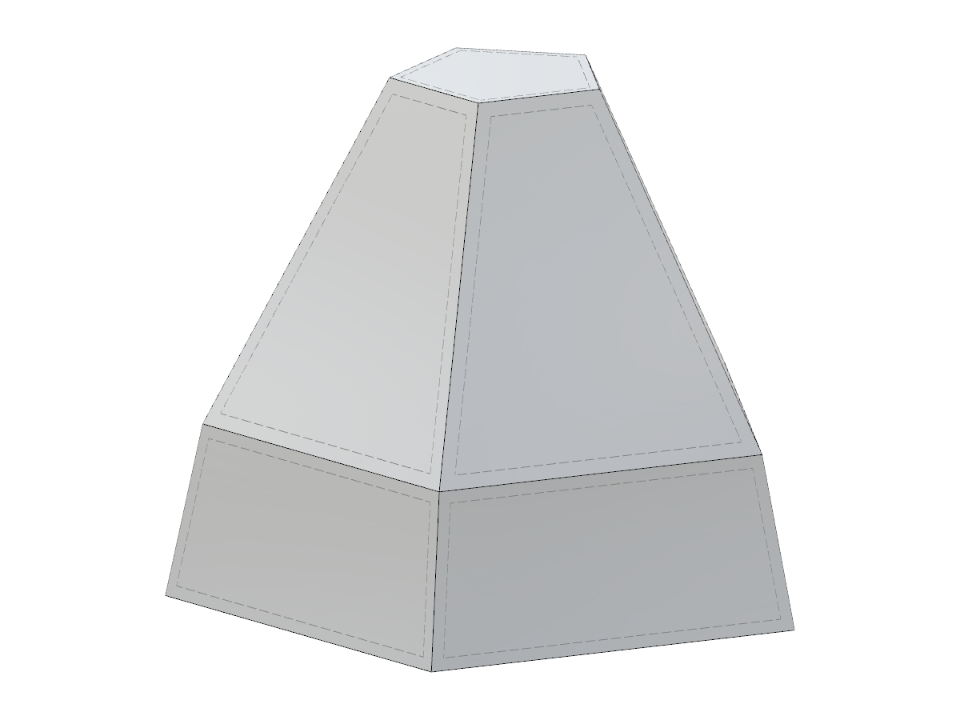

Parametrický JavaScript blok se zadáním délky hrany, poloměru opsané kružnice nebo poloměru kružnice vepsané.

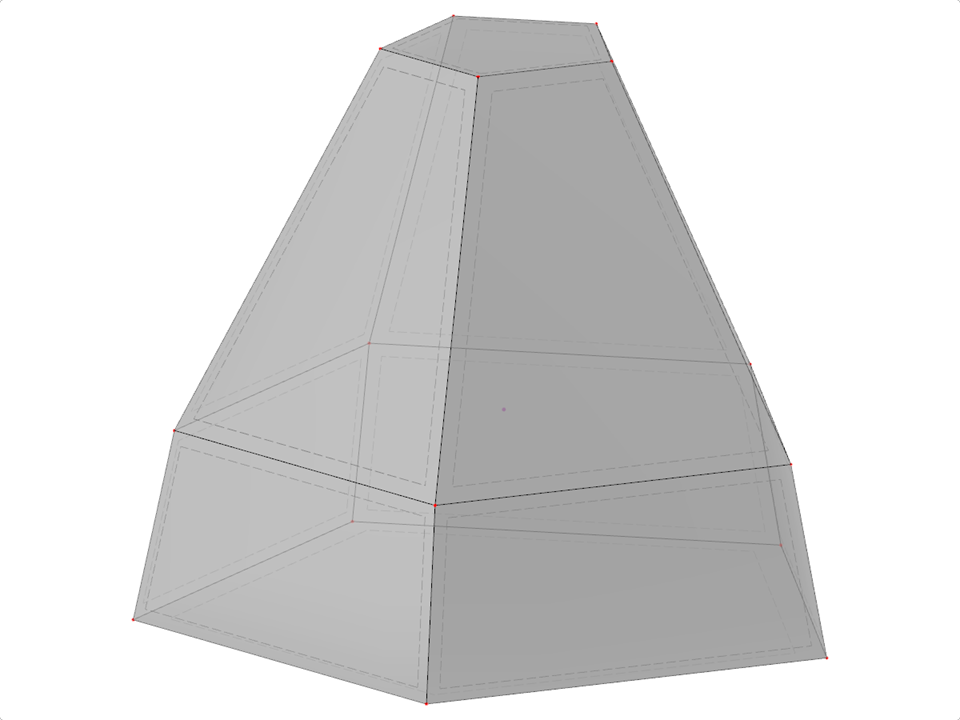

SLD024 | Komolá pyramida se zkosenou spodní částí
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 15 |
Počet linií | 25 |
Počet prutů | 0 |
Počet ploch | 12 |
Počet těles | 1 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 294,632 t |
Rozměry (metrické) | 6,925 x 6,000 x 7,281 m |
Rozměry (imperiální) | 22.72 x 19.69 x 23.89 feet |
