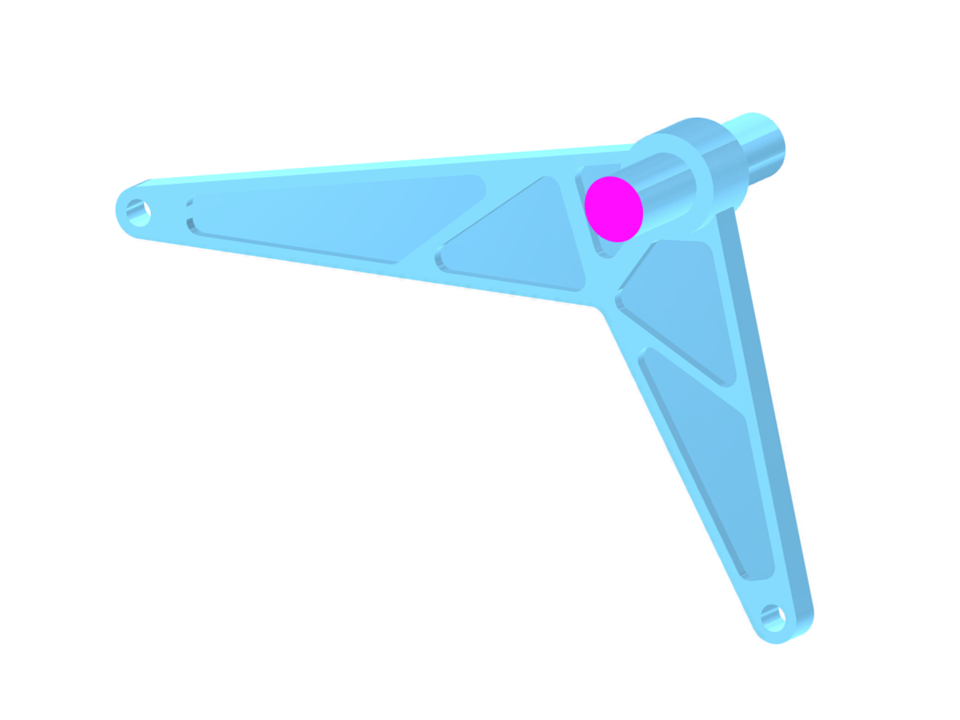

Masivní model ocelové ložiskové skříně
Model použitý v
Podpora náprav
| Počet uzlů | 196 |
| Počet linií | 304 |
| Počet prutů | 0 |
| Počet ploch | 136 |
| Počet těles | 11 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,005 t |
| Rozměry (metrické) | 0,581 x 0,361 x 0,160 m |
| Rozměry (imperiální) | 1.91 x 1.18 x 0.52 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
