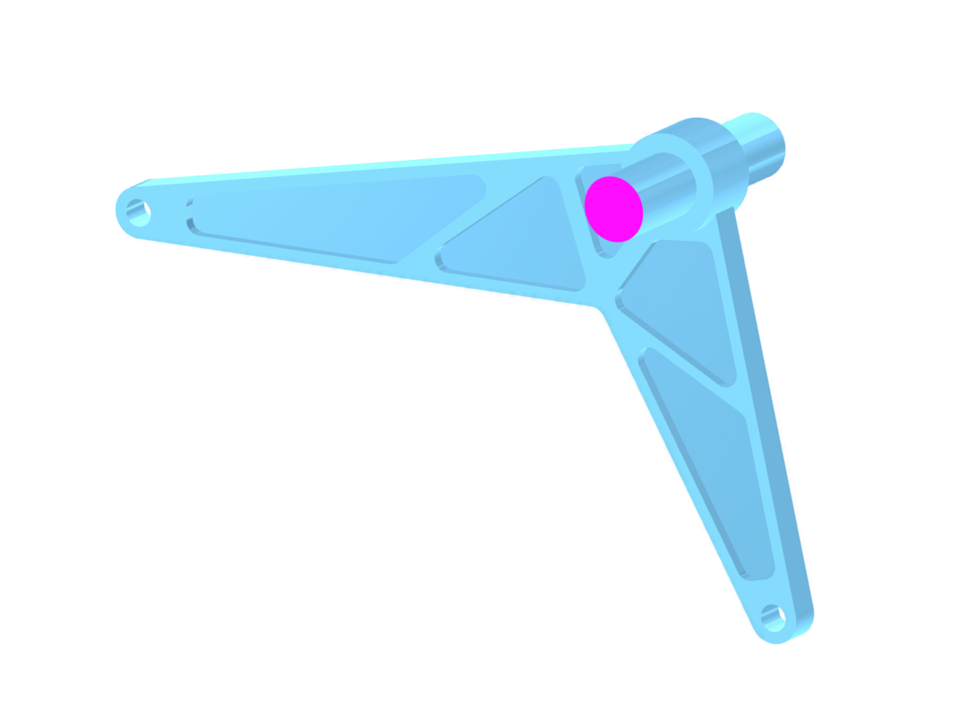

Modèle d'un caisson d'essieu en acier à l'aide solides
Modèle utilisé dans
Appui d'essieu
| Nombre de nœuds | 196 |
| Nombre de lignes | 304 |
| Nombre de barres | 0 |
| Nombre de surfaces | 136 |
| Nombre de solides | 11 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,005 t |
| Dimensions (métrique) | 0,581 x 0,361 x 0,160 m |
| Dimensions (impériales) | 1.91 x 1.18 x 0.52 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
