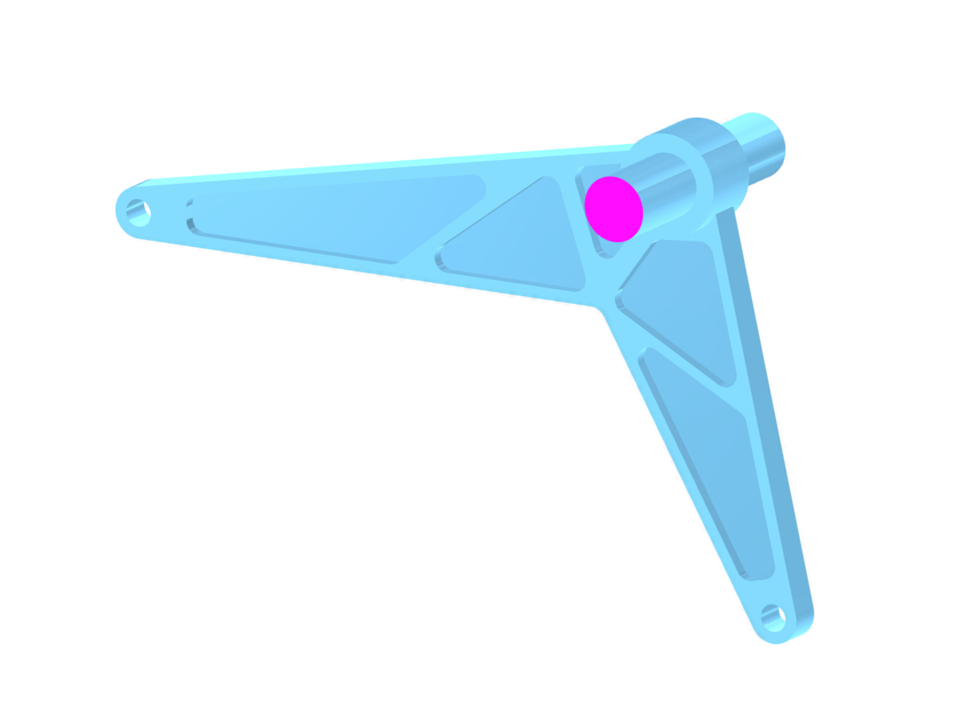

Modelo sólido de caixa de eixo em aço
Modelo utilizado em
Apoio de eixo
| Número de nós | 196 |
| Número de linhas | 304 |
| Número de barras | 0 |
| Número de superfícies | 136 |
| Número de sólidos | 11 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 0,005 t |
| Dimensões (métricas) | 0,581 x 0,361 x 0,160 m |
| Dimensões (imperial) | 1.91 x 1.18 x 0.52 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
