Model bryłowy stalowej maźnicy
Model wykorzystany w

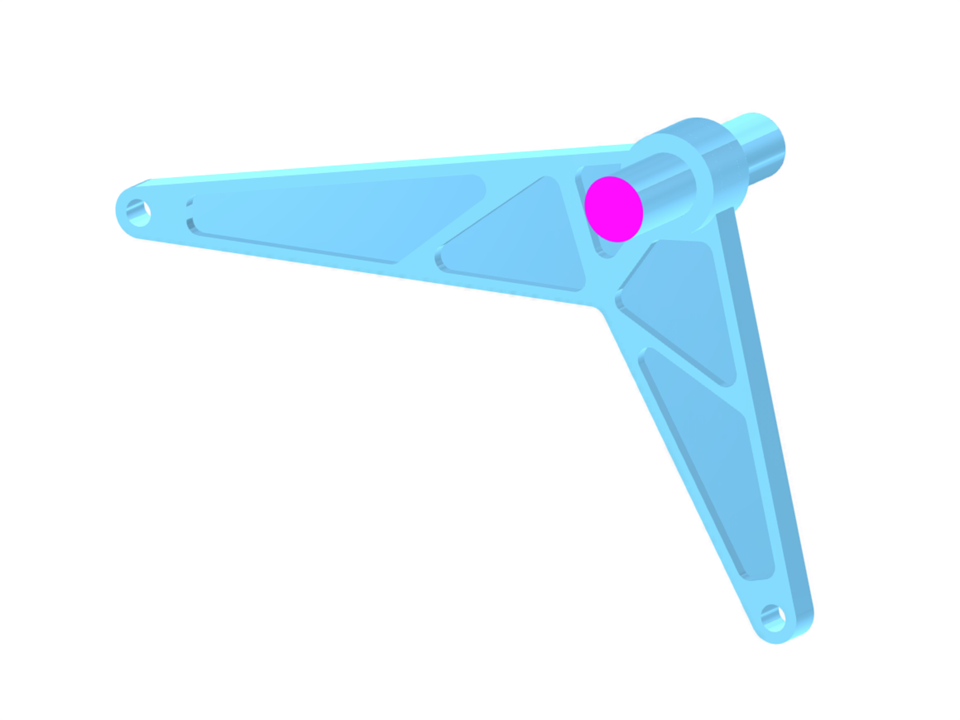

Podpora osi
| Liczba węzłów | 196 |
| Liczba linii | 304 |
| Liczba prętów | 0 |
| Liczba powierzchni | 136 |
| Ilość brył | 11 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,005 t |
| Wymiary (metryczne) | 0,581 x 0,361 x 0,160 m |
| Wymiary (imperialne) | 1.91 x 1.18 x 0.52 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
