Sjednocení uzlů

Jak mohu automaticky spojit dva body, které jsou blízko sebe?


Odpověď:

Při importu modelu z CAD programu se nemusí souřadnice některých bodů shodovat s přesným desetinným místem. Das Programm erzeugt dann – je nach Toleranz – zwei Knoten. Diese Knoten können Sie jedoch im Nachgang automatisch in einen einzigen Knoten überführen. Postupujte následovně:

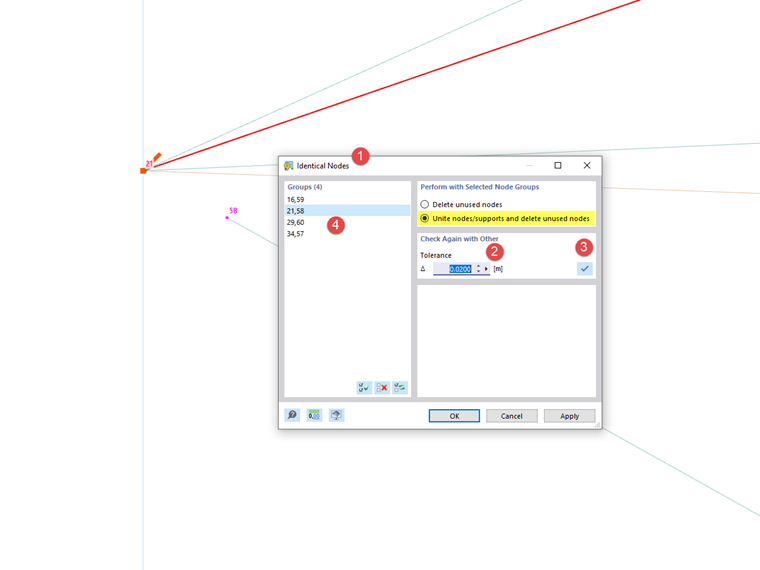

  1. Wählen Sie im Menü Extras die Funktion ModellkontrolleIdentische Knoten aus.
  2. Im Dialog "Identische Knoten" legen Sie eine größere Toleranz fest.
  3. Klicken Sie auf die Schaltfläche Impulzy , um das Modell mit der neuen Vorgabe überprüfen zu lassen.
  4. Werden nahe beieinanderliegende Knoten entdeckt, so werden diese gruppenweise aufgelistet. Sie können nun festlegen, welche dieser Paare zu einem Knoten verschmolzen werden sollen.
Tip

Im Fachbeitrag Funktion "Knoten vereinen": Logik und Anwendungsfall für RSTAB 8 finden Sie weitere Hinweise zu dieser Funktion. Sie gelten auch für RFEM 6 und RSTAB 9.
