Risposta:
Quando si importa un modello da un programma CAD, le coordinate di alcuni punti potrebbero non corrispondere alla cifra decimale esatta. Das Programm erzeugt dann – je nach Toleranz – zwei Knoten. Diese Knoten können Sie jedoch im Nachgang automatisch in einen einzigen Knoten überführen. Procedere come segue:

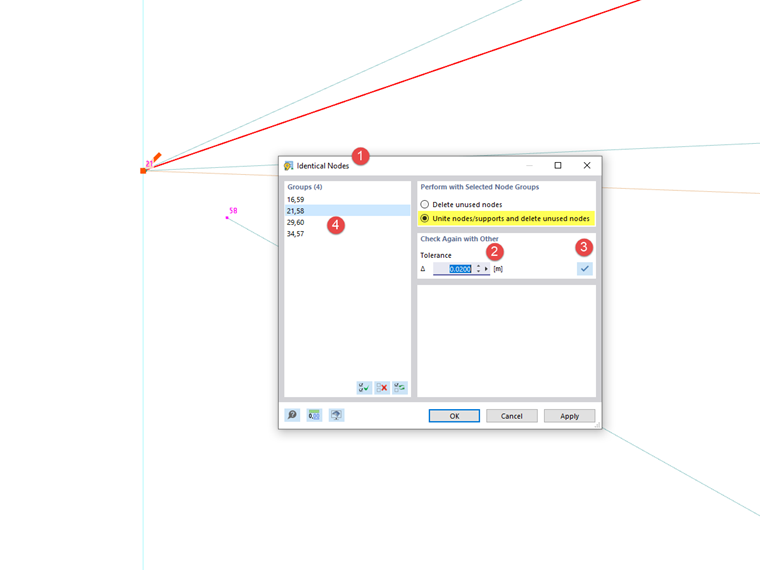

- Wählen Sie im Menü Extras die Funktion Modellkontrolle → Identische Knoten aus.
- Im Dialog "Identische Knoten" legen Sie eine größere Toleranz fest.
- Klicken Sie auf die Schaltfläche
, um das Modell mit der neuen Vorgabe überprüfen zu lassen.
- Werden nahe beieinanderliegende Knoten entdeckt, so werden diese gruppenweise aufgelistet. Sie können nun festlegen, welche dieser Paare zu einem Knoten verschmolzen werden sollen.
