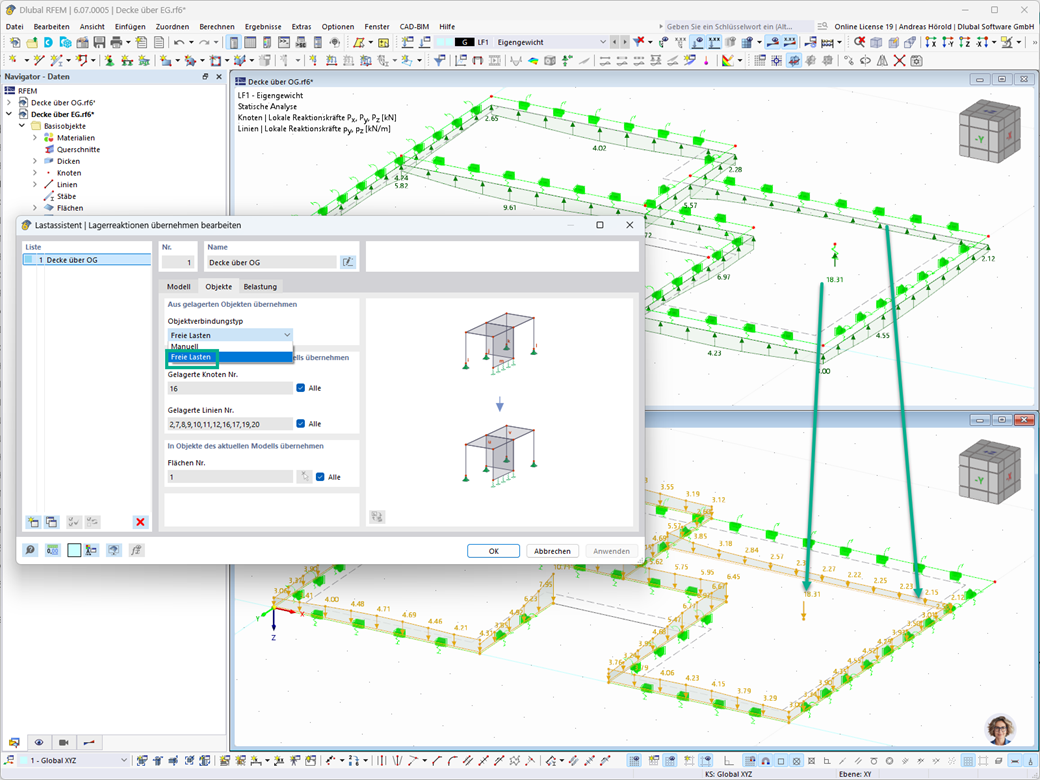

V generátoru zatížení "Převzít podporovou reakci" je kromě připojení "Ručně" k dispozici také typ spojení objektu "Volná zatížení". Tato volba vám ušetří ruční přiřazování podporových reakcí určitým uzlům a liniím. Podporové síly připojeného modelu se v této možnosti použijí jako volná zatížení.
