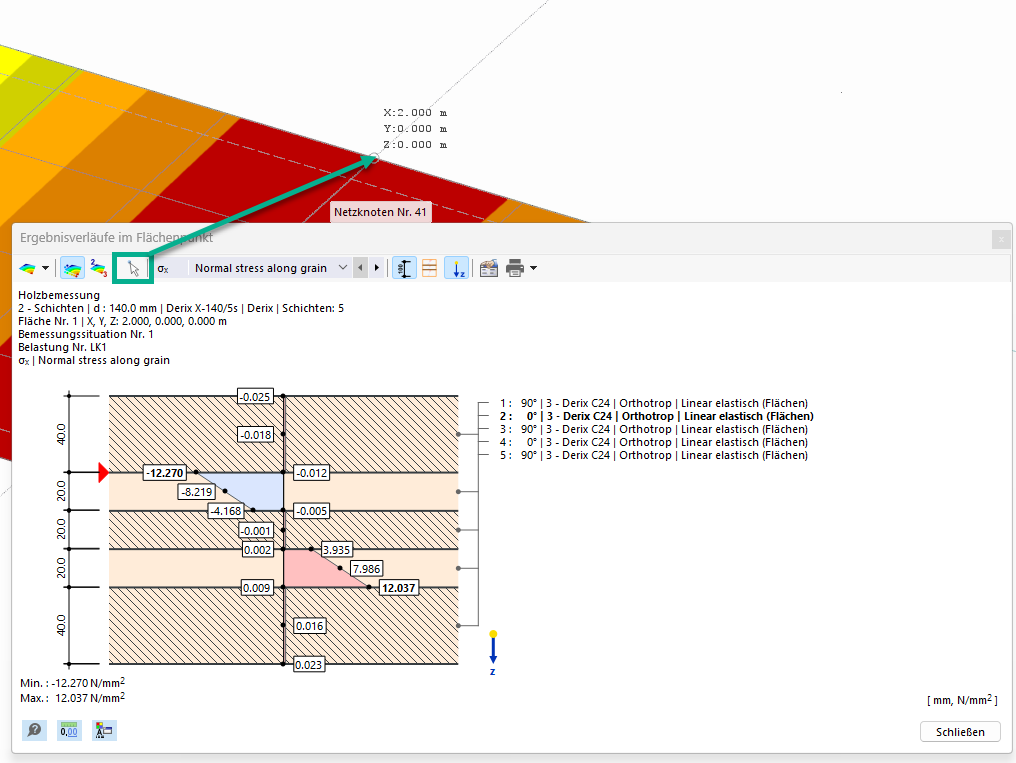

V průběhu výsledků v bodě plochy můžete jednoduše vybrat uzly sítě v grafice pro zobrazení detailních výsledků v tomto bodě.
